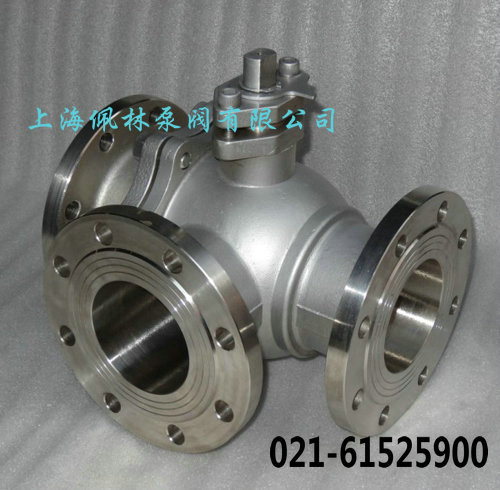

點擊下圖片即可查看大圖
一、產品概述：
三通球閥是一種比較新式的球閥類別，它首要分為：T型三通球閥和L型三通球閥，它有著本身構造所特有的一些優越性，如開關無沖突，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的標準。配以多反轉電動執行機構，可完成對介質的調理和緊密堵截。廣泛適用于石油、化工、輕紡、能源、造紙、食品、鋼鐵、城市給排水等需求嚴厲堵截的工況。
二、產品特點：
1、構造緊湊、啟閉敏捷、流道疏通、流體阻力小。
2、密封性能好：使用四面閥座資料聚四氟乙烯彈性變形完成無泄漏密封。
3、一閥多用：任一通口可用作進口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、修理便利：在體系卸壓后，無需拆下全部閥體就可進行檢查和修理。
三、技術參數：
|
型號 |
公稱壓力 PN(MPa) |
試驗壓力(MPa) |
適用溫度 (℃) |
適用介質 |
||
|
殼體 |
液體密封 |
氣體密封 |
||||
|
Q44F-16P/C/R |
1 6 |
2.4 |
1.76 |
0.6 |
≤150 |
水、蒸汽、油品等 |
|
Q44F-25P/C/R |
2.5 |
3.75 |
2.75 |
0.6 |
||
|
Q44F-40P/C/R |
4.0 |
6.4 |
4.4 |
0.6 |
||
四、主要零件材質：
|
零件名稱 |
材質 |
|
|
GB |
ASTM |
|
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
|
球體 |
1Cr18Ni9Ti |
SS304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
雙頭螺栓 |
35CrMoA |
A193-B7 |
