銷售上海佩林Q647H-25P不銹鋼氣動固定式球閥廠家

手機掃描查看

一、產品概述：

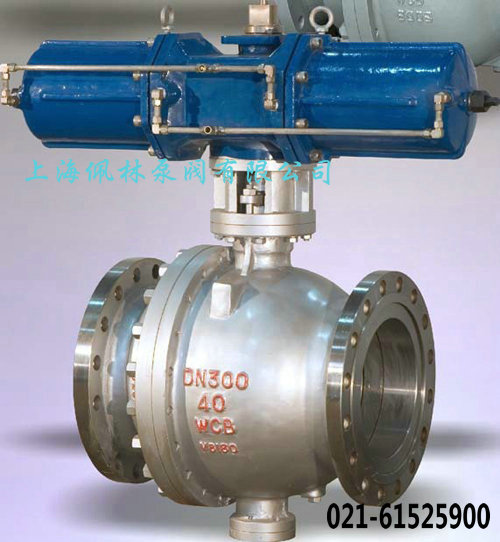

Q647H氣動固定球閥是上海佩林生產的新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
氣動固定球閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲入不銹鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

二、產品特點：

1、操作省力：球體由上下軸承支持，削減沖突，消除了因為進口壓力推進球體與密封座構成的無窮密封負荷而構成過大的扭矩。
2、密封功用牢靠：PTFE單性資料密封圈嵌于不銹鋼閥座內，金屬閥座尾端設有繃簧保證密封圈滿足的預緊力，閥門在使用過程中密封面磨損時，在繃簧作用下閥門持續保證良好密封功用。
3、防火構造：為避免因為驟熱或火災的出現，使聚四氟乙烯密封圈焚毀，發作較大走漏，而滋長火勢，在球體與閥座間設置防火密封環，在密封圈焚毀時，在繃簧力作用下，將閥座密封環敏捷面向球體上，構成金屬與金屬密封，起到必定程度的密封作用。耐火試驗契合APl6FA和APl607標準需求。
4、主動泄壓功用：當閥門中腔停滯的介質壓力異常升高超越繃簧的預緊力時，閥座后退脫離球體，到達主動泄壓的作用，卸壓后閥座主動復位。
5、分泌管路：閥體上下均設置分泌孑L，可檢查閥座是不是發作走漏，在工作中，閥門處于全開或全關時，卸掉中腔壓力，可直接替換填料；能夠排放中腔滯留物，削減介質對閥門的污染。輔佐密封設置體系（客戶需求請在訂貨時說明）
6、本閥門規劃有輔佐的閥座緊迫密封體系，一旦密封受損或出現緊迫十青況而不能密封時，通過輔佐密封體系向密封面打針相應的密封劑）即可修復密封面，到達緊迫密封。當運送的介質不潔或富含少數顆粒時，為維護密封面，保證到達牢靠的密封，還可給這一設備打針相應的清潔劑或潤滑劑對密封面進行清潔。
7、廣泛適用于食物、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等運送管路介質的堵截或流轉。還可給這一設備打針相應的清潔劑或潤滑劑對密封面進行清潔。

三、技術參數：
