潛水攪拌器設備要求技術標準和質量與KBS為同等級別的進口品牌，并提供制造商的授權。

潛水攪拌器設備應采用技術先進的成熟產品，應提供近5年不少于3個工程的類似設備的運行業績。

潛水攪拌器

1. 供貨范圍

賣方提供的攪拌器應為成品裝置，并需配備導桿、起吊裝置、水下電纜、固定螺栓、緊固件以及安裝和安全運行所必需的附件。

2. 技術要求

潛水攪拌器應能在全浸沒的條件下連續運行、間歇運行，潛水攪拌器在整個運行過程中須保持無振動平穩運行，產品設計使用壽命15年，首次無故障運行時間8000小時。

每臺潛水攪拌器應能在污水中工作，須推動污水的流動。

潛水攪拌機轉動平衡自如，無卡死，停滯，振動等現象。

潛水攪拌機應作密封氣壓實驗，實驗壓力為3kg/cm2，歷時5分鐘無泄漏現。

每臺潛水攪拌器應配備不銹鋼導桿和不銹鋼鋼絲繩，使之自由升降及轉向。

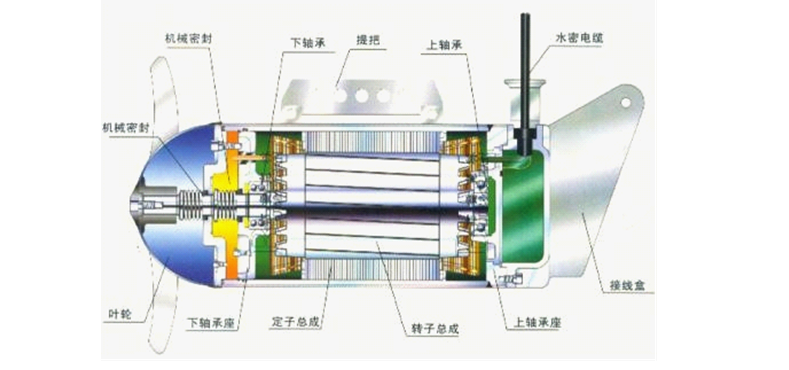

1）接線室

電機接線室的防護等級為IP68，必須與周圍的液體完全地密封。

2）冷卻

電機的冷卻通過定子向殼體的熱傳導來完成。

3）軸封

采用獨立的高質量密封系統。以確保在下密封失效，液體進入定子室時，也不會與軸承和定子接觸。機械密封采用耐腐蝕碳化硅/碳化硅，介質酸堿度范圍為pH6-9。機械密封應該是免維護的，應能抵抗熱沖擊，并具有良好緊急運行的特點。

制造廠應保證機械密封的使用壽命不低于25000小時。

4）軸

電機軸傳動為一根軸，軸可靠的密封而不與液體接觸。

5）潛水攪拌器葉輪

采用推進式反扭曲曲線設計，葉輪為沖壓式結構，結構輕、強度高，具有優良的平衡性，經過優化的葉輪曲面，具備自清潔功能，使葉輪避免阻塞結渣。

配置導流罩，可起到整流作用，增加軸向流量及方向性，加大循環流量。

6）電機

電機應為三相鼠籠電機，3相380V、50Hz，防護等級IP68，絕緣等級F。電機應在較大攪拌載荷下，都不會出現過載。電機每小時啟動不小于15次，并且定子繞組的平均溫升不超過80℃。定子應熱壓嵌入定子室，不能采用需在定子室上鉆孔的螺栓，銷子及其它連接裝置。

7）軸承

葉輪軸由一個雙列角接觸球軸承和一個單列深溝球軸承支撐，為確保長期、可靠運行，選用NSK進口軸承，使用壽命不低于100000小時。

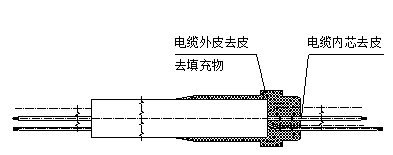

8）電纜和電纜密封

電機應配有用于控制和動力水下電纜，并進行可靠的密封。如果動力電纜是多芯電纜，則每根電纜還要進行單獨密封。電纜應伸進接線室，并用可重復使用的橡膠密封件密封，不允許使用樹脂或其它罐裝密封材料密封。每根電纜應配有電纜網兜或電纜夾，用以將電纜懸掛在掛鉤上，并承受電纜的自重量。

9）泄漏傳感器

在密封腔內提供一個探測液體泄漏的傳感器。所有訊號都應分別監測并在葉輪或電機出現嚴重損壞前分別發出報警訊號。

10）熱保護

電機的每一相均由常閉型溫度傳感器保護，三個傳感器應串聯聯結，這些傳感器都應在攝氏140℃時保護相連接，并接至控制柜，與控制柜連接。

11）安裝提升系統

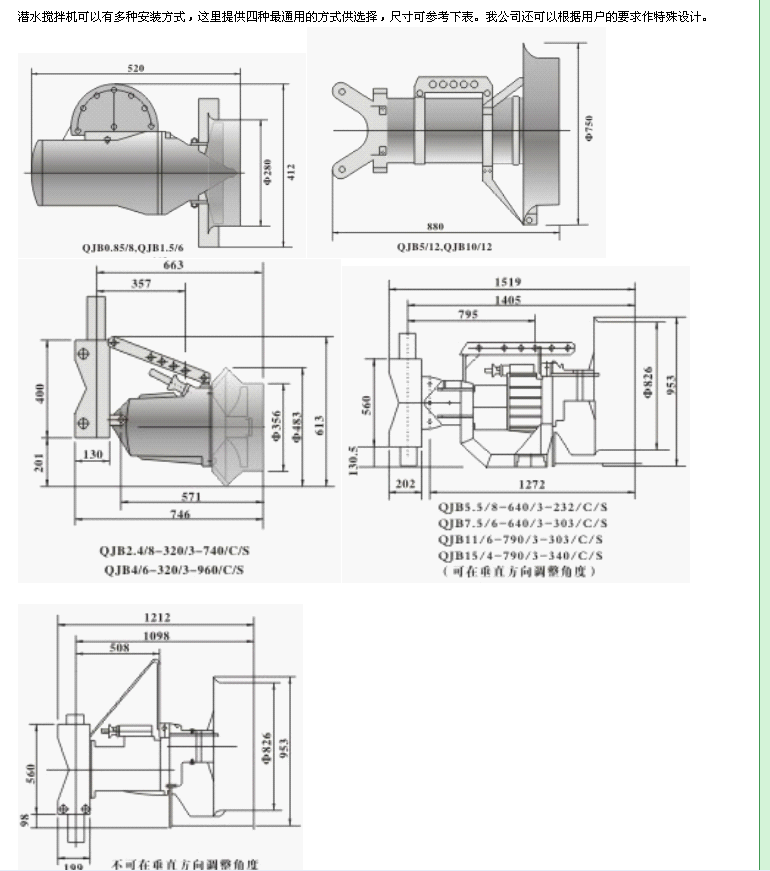

供貨商應成套提供潛水攪拌器全部的安裝及緊固材料，安裝系統應包括導軌、鋼絲繩，并要有臂式起吊架和手搖式卷升裝置。

3. 主要材料

電機殼體： 鑄鐵HT200

螺旋槳： 不銹鋼316L及以上

螺旋槳軸： 不銹鋼420

機械密封： 耐腐蝕碳化硅/碳化硅

鋼絲繩： 不銹鋼304及以上

螺栓、螺母、墊圈： 不銹鋼304

導軌、支架： 不銹鋼304

起吊架： 不銹鋼304

配套304不銹鋼現場控制箱使用，一控一，帶PLC信號接口
