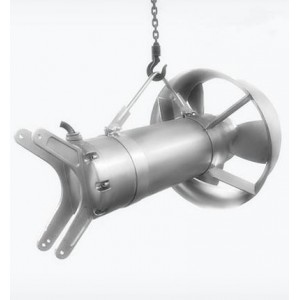

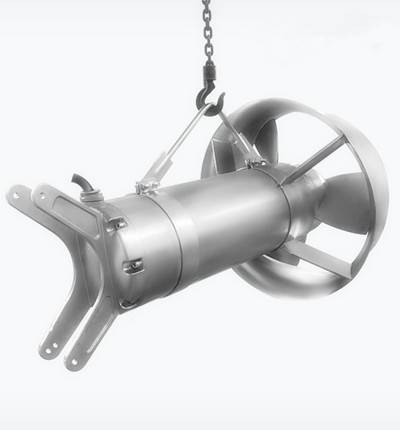

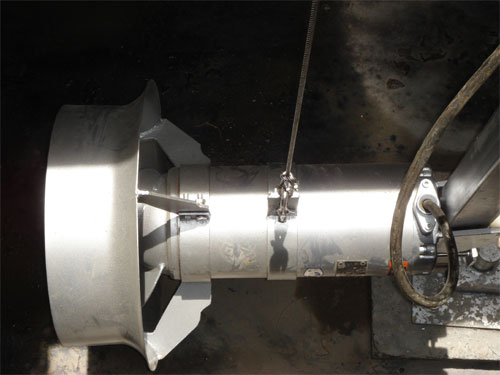

南京藍深集團潛水?dāng)嚢铏C(jī)QJB2.5/8-400/3-740S

厭氧池潛水?dāng)嚢铏C(jī)價格

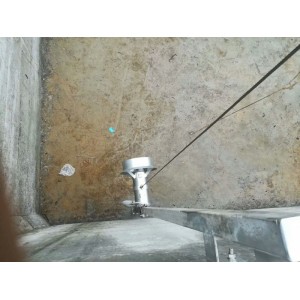

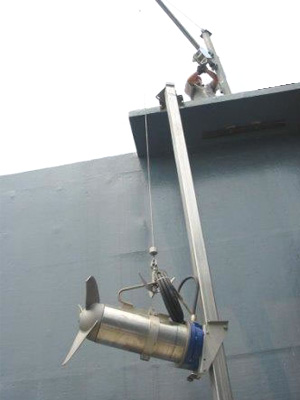

藍深污水?dāng)嚢铏C(jī)安裝示意圖

電機功率：2.5KW

葉輪直徑：400mm

葉輪轉速：740轉/分

電機級數：8級

材質：304不銹鋼

配導桿 提升裝置使用

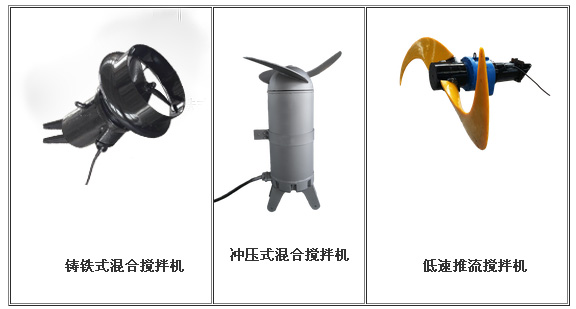

QJB潛水攪拌機、潛水推進器

本節說明藍深集團潛水推流器、潛攪拌器的設計、制造、工廠試驗的技術要求。

總則：標準化的外觀、運行、維修、備品備件以及制造商服務，所提供的設備必須是一個制造商的最終產品。

規格及供貨要求

潛水推流器、潛水攪拌器應為成套裝置，配套完整的潛水電機；設備的保護元件，包括電機泄漏保護，電機過熱保護；電機固定架、限位固定鏈、導軌、緊固件、起吊葫蘆、水上提升裝置等；10米水下電纜；有效和安全運行以及安裝所必需的所有附件。

其中由機械設備配套的控制箱（或接線箱）至其所控設備之間的動力及控制線纜（包括水下電纜）由廠家主機配套供應，其長度由業主根據現場自行確定，并必須滿足工程要求。配套電纜及相關輔材應包括在機械設備投標報價內。

生產經驗及資格

南京藍深集團潛水推流器、潛水攪拌器制造商應為國內外知名品牌，具有30年以上的設備設計和制造資歷，其中若為進口品牌廠商，需中國國內設有生產工廠，該工廠的建立時間至少有20年。并提供類似投標產品在至少3個國內2萬噸/日及以上工業污水處理中成功運行的用戶證明文件（如：供貨合同等）。

參考標準

A.這里所列各種設計、制造、組裝標準應適合在中國使用并至少符合或超過下列標準，但不限于以下已頒標準：

1.GB1220-84不銹鋼條

2.VDE0530電工機械標準

3.DIN40050電工機械保護類型標準

4.DIN42950電工機械設計類型標準

5.GB191-90包裝、貯存，運輸標識

6.GB/T13384-92機械及電氣設備包裝規范

7.CJ/T109-2000潛水推進器

B.采用以上某標準時應用較新版本。

提交資料

藍深集團QJB潛水推流器必須提供以下資料（但不只限于這些）：

A.詳細的設備安裝、使用、維護手冊

B.詳細的設備說明書，內容包括：

1.生產制造的標準。

2.詳細結構說明，零部件結構圖和裝配圖。

3.詳細的外形尺寸（安裝尺寸）圖。

4.所有零部件材料表。

5.電氣控制方面的詳細說明或說明書與設計。

6.設備生產與出廠檢驗證書和檢驗記錄及生產廠出具的設備鑒定書。

C.總平面圖

表明推進器和電機的平面、立面和截面，并表明所有控制尺寸及安裝、使用和維修所要求的間距等關系的總平面圖。

D.詳圖

1.表明推進器及其操作部分的所有組裝附件的詳細安裝圖。

2.表明推進器與基礎及地腳螺栓連接或焊接的詳細安裝圖。

E.現場安裝方法的詳細說明。

F.現場檢查、測試和試運行程序與記錄。

G.供貨裝箱清單

產品

設計要求

A.設計符合DIN19569第1—3部分的規定；

B.潛水推進器應為整體式防水設計，濕式安裝，鼠籠式感應電機驅動。

C.設備應按照最佳方法設計、制造、安裝，按照?qǐng)D紙安裝以后運行良好；

D.有實際需求時，可超負荷運行（能承受至少10%的過載量）；

E.推進器具備自動清潔的功能，可防雜物纏繞、堵塞；

F.共用電動機/推進器軸，支撐自潤滑（油脂潤滑）抗磨軸承；軸不得與介質接觸；

G.導向桿組件，帶導向桿上部和下部固定裝置，導向桿和固定裝置必須可以根據池的幾何形狀對推力的方向、角度、和水平進行調節；

H.電機應為三相異步潛水電機、400V或380V、50Hz、交流電源，設防干轉保護（執行標準DIN/VDE0530），符合IEC標準；防護等級為IP68，H級絕緣等級；電動機可在全浸沒的狀態下進行外部冷卻，電機的溫度控制由熱敏開關進行保護；

I.電纜進線帶保護橡膠套，電纜外皮、單根電纜以及剝?nèi)ソ^緣的電纜芯線分別進行密封，以防止液體滲漏。

J.電纜須帶固定裝置。

潛水?dāng)嚢铏C(jī)性能要求

A.推進器在下列條件下應能連續運行：

1.介質溫度不大于40℃

2.介質PH值在4-10之間

3.動態粘滯度在7~23×10-6之間

4.軸承和密封處升溫不得高于35℃

5.介質密度≤1.2×103kg/m³

B.電機必須有足夠的額定功率，當推進器在其特性曲線的任何一點上運行時，電機都不會超負荷。

C.潛水?dāng)嚢柰七M(jìn)器應該能夠在全浸沒條件下每天24小時連續運行。同時應能適應連續運行、間歇運行和長期停止?fàn)顟B(tài)后恢復運行的工作狀況。漿葉由水下電機通過高精度、低負載齒輪的兩級、圓柱形的斜齒輪箱驅動。

D.每臺推進器應配備不銹鋼導向桿和不銹鋼提升鏈，使之自由升降及轉向。

使用要求

A.推進器在整個運行工況條件下，必須運行平衡、無振動。

B.推進器在連續滿足負荷運行條件下，電機及各部軸承與密封結構等的溫升不應大于35℃。

C.推進器的密封性能應良好，并應有齊全的、必要的檢測監控系統。

藍深集團QJB2.5/8-400/3-740S潛水?dāng)嚢铏C(jī)主要零件材料應符合以下要求：

主要零部件名稱	材料種類
電機殼	鑄鐵DIN1691GG25
螺旋槳	攪拌器為不銹鋼AISI304球墨鑄鐵襯筋強化聚氨酯
軸	不銹鋼DIN16NiMo4
機械密封	碳化硅/碳化硅
與介質接觸的螺栓、螺母和墊圈	不銹鋼，SS316
安裝支架及提升裝置	不銹鋼，SS304

藍深集團完整的潛水?dāng)嚢铏C(jī)組成部分及供貨范圍（不限于此）：

· 裝配完整的水下攪拌機（包括螺旋槳、機械密封、軸等）

· 潛水電機

· 推進器導軌及固定支架、電纜固定件、轉向及其定位裝置

· 提升鏈（繩）

· 吊架固定座（20套）

· 移動吊架及提升裝置（2套）

· 每臺推進器需提供10m水下電纜及固定件、接頭、緊固件、電纜接線箱

· 滲漏、過熱、低液位保護裝置

· 所有連接附件、化學地腳螺栓

藍深QJB2.5/8-400/3-740S潛水?dāng)嚢铏C(jī)配套控制箱的基本要求

A.2.1控制箱內電氣元件一次元件應滿足額定分?jǐn)嗄芰Γ骸?0kA的要求。箱內所有電氣控制系統操作安全，動作可靠，開關、按鈕、指示儀表應滿足遠方/就地控制要求。

A.2.2元器件要求：

塑殼斷路器：國產優質，分?jǐn)嗄芰?/span>50kA；

小型斷路器：國產優質；

接觸器：國產優質；

熱繼電器：國產優質；

啟停按鈕及指示燈：國產優質；

端子排：國產優質。

所有電氣元件的最終選型由用戶確認。

A.2.3所有就地控制箱/柜采用304不銹鋼制作，厚度不小于2mm，且箱/柜門上帶有不銹鋼門把手。

A.2.4箱門鎖應統一選用防腐牢固的合金門鎖，外鎖選用鑰匙型門鎖，內鎖選用便捷式門鎖，同一類型鎖的鑰匙應相同。控制箱面板上必須還設置一開有觀察孔的密封罩罩住指示燈和按鈕等元件，并可上鎖，以防雨水使元件受潮，采用硅橡膠密封圈。

A.2.5控制箱的防護等級:室內不低于IP54，室外不低于IP56。

A.2.6電氣設備的顏色標識

電氣設備外殼顏色按中國電力投資集團《火力發電廠色彩統一規定》2008版執行。按鈕與指示燈的使用應符合IEC60073中的相關規定。

A.2.6.1指示燈

每個斷路器屏都應帶紅燈和綠燈分別指示斷路器閉合和斷開狀態，黃燈指示“自動跳閘”。當用于模擬線指示時，可使用三色燈。

采用帶燈按鈕控制時，帶燈按鈕上應刻有清晰的指令如“push to open”或“push to close”，在命令執行而且設備動作以后，燈應發出下列顏色。

除非獲得其他的認可，所有燈的顏色應符合以下慣例：

紅色：帶電和動作位置

綠色：無壓或不動作位置

黃色：故障或異常狀態

白色：正常或普通狀態

藍色：其他用途，使用時應帶標簽

配電盤、控制盤等上的燈應提供試驗功能，可以在設備運行時對所有的燈進行測試。燈的試驗操作不會造成其他設備動作。

按鈕

帶燈或不帶燈按鈕應有遮蔽或采用平頭型以避免運行中無意碰觸的危險。

當某種情況需要“允許”按鈕，應與正常控制有閉鎖使得在正常操作以前先按下“允許”按鈕。

按鈕顏色要求如下：

安裝在配電盤正面的停止按鈕為紅色、啟動按鈕為綠色。

安裝于盤臺上緊鄰指示燈的按鈕，顏色都是黑色，除非有特別要求。

所有按鈕的接點應有遮蔽以避免灰塵和接點故障，接點容量應可滿足所應用的回路要求。
