南京藍深WQ150-17-15污水提升泵 包安裝調試

手機掃描查看

南京藍深WQ150-17-15污水提升泵 包安裝調試

藍深集團WQ150-17-15

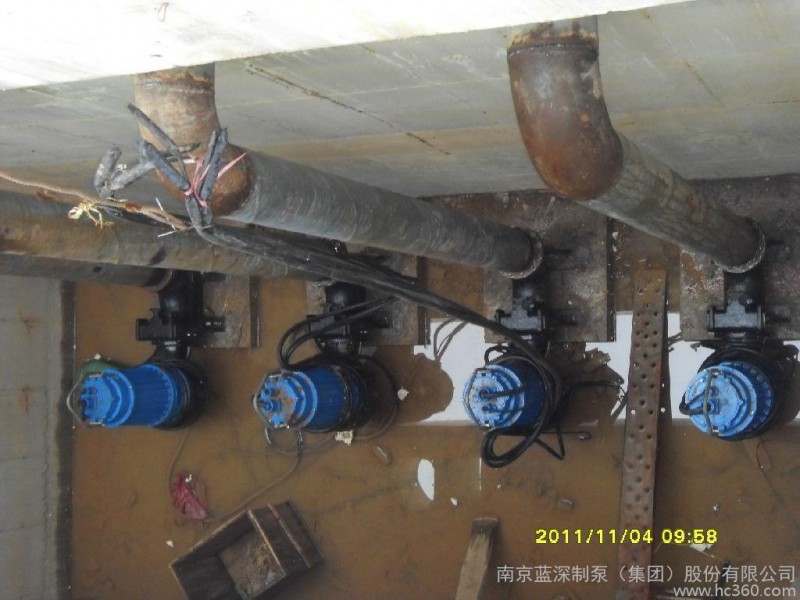

WQ150-17-15潛污泵耦合安裝

流量：150立方/時

揚程：17米

電機功率：15KW

出水口徑：150mm

材質：鑄鐵

配YCW型水下密封電纜10米

南京藍深集團WQ150-17-15潛污泵主要材料

葉輪 優質鑄鐵 HT250或者更優

泵殼 優質鑄鐵 HT250或者更優

主軸 不銹鋼 1.4021(420)或者更優

耐磨環 優質鑄鐵 HT250或者更優

提升鏈 不銹鋼 304

導 桿       不銹鋼 304

機械密封 碳化硅/碳化硅

化學螺栓 不銹鋼 304

設備防腐      合格

除不銹鋼外，所有與泵送介質接觸的金屬表面由水基底漆和兩組涂層保護。泵外殼底漆運用浸泡、噴漆、刷涂工序，采用磷酸鋅合成樹脂漆噴漆處理，外涂雙組份高固環氧樹脂漆噴漆處理，涂層厚度根據 ISO2808 標準，總干膜厚度為 240μm。

帶自動耦合裝置 潛水排污泵的優點:

1.結構緊湊、占地面積小。排污泵由于潛入液下工作,因此可直接安裝于污水池內,無需建造專門的泵房用來安裝泵及機,可以節省大量的土地及基建費用。 安裝維修方便。小型的排污泵可以自由安裝,大型的排污泵一般都配有自動藕合裝置可以進行自動安裝,安裝及維修相當方便。

2.連續運轉時間長。排污泵由于泵和電機同軸,軸短,轉動部件重量輕,因此軸承上承受的載荷(徑向)相對較小,壽命比一般泵要長得多。 不存在汽蝕破壞及灌引水等問題。特別是后一點給操作人員帶來了很大的方便。

3.建筑物內使用的排水泵有潛水排污泵、液下排水泵、立式排污泵和臥式污水泵等。由于建筑物內一般場地較小，排水量不大，排水泵可優先采用潛水排污泵和液下排水泵，液下排污泵一般在重要場所使用;立式污水泵和臥式污水泵要求設置隔震基礎、自灌式吸水、并占用一定的場地，故在建筑中較少使用。 　　排水泵的流量應按生活排水設計秒流量選定：

4.當有排水量調節時，可按生活排水高峰時小時流量選定。消防電梯集水池內排水泵流量不小于10L/s。 排水泵的揚程按提升高度、管道損失計算確定后，再附加一定的自由水頭。自由水頭宜采用0.02～0.03MPa。排水泵吸水管和出水管流速不應小于0.7m/s，并不宜大于2.0m/s。 公共建筑內應以每個生活排水集水池為單元設置一臺備用泵，平時宜交互運行。地下室、設備機房、車庫沖洗地面的排水，如有兩臺及兩臺以上排水泵時可不設備泵。

5.當集水池無法設事故排水管時，水泵應有不間斷的動力供應; 當能關閉排水進水管時，可不設不間斷動力供應，但應設置報警裝置。

6.當提升帶有較大雜質的污、廢水時，不同集水池內的潛水排污泵出水管不應合并排出。

7.當提升一般廢水時，可按實際情況考慮不同集水池的潛水排污泵出水管合并排出。兩臺或兩臺以上的水泵共用一條出水管時，應在每臺水泵出水管上裝設閥門和止回閥。單臺水泵排水有可能產生倒灌時，應設止回閥。不允許壓力排水關與建筑內重力排水管合并排出。

8.當潛水排污泵提升含有大塊雜物時，潛水排污泵宜帶有粉碎裝置;當提升含較多纖維物污水時，宜采用大通道潛水排污泵。 當電機功率大于等于7.5kW或出水口管徑大于等于DN100時，可采用水泵固定自耦裝置;

9.當潛水排污電泵電機功率小于7.5kW或出水口管徑小于DN100時，可設軟管移動式安裝。污水集水池采用潛水排污泵排水時，應設水泵固定自耦裝置，方便水泵檢修。排水泵應能自動啟停和現場手動啟停。多臺水泵可并聯交替運行，也可分段投入運行。

潛污泵選購要點如下：

一、根據所需的流量、揚程、軸功率、效率、必需氣蝕余量(或吸程)和使用條件，初步確定泵的型號、名稱，選擇額定值與所需參數相同的泵。

二、首選大中型專業廠家制造的，并通過有關部門質量鑒定，市場上信譽較好的機型，亦可向專業質檢機構咨詢。

三、電動機接地裝置檢查：對于水泵與電動機共軸的電泵，電動機應在適當位置上設有接地螺釘，并在接地螺釘附近設有接地標志；小型潛水泵應有可靠的接地裝置和接地線，引出電纜的接地線上應有明顯的接地標志；該標志應在電機使用期內不易被磨掉。此項是電泵的重要安全指標之一。

四、包裝檢查

1.隨泵供給文件應包括：產品合格證、說明書、裝箱清單，農用泵(如潛水泵、離心泵、混流泵、自吸泵等)應有“三包憑證”，實行生產許可證的泵(如潛水泵、中高壓泵、高溫泵等5類泵)應有生產許可證。

2.孔口的封堵件，要耐風雨侵獨，并應堅固能經受意外的損壞。

3.泵和隨泵供應的所有散裝零件有規定的識別號，并應清晰。

4.對油潤滑的軸承，軸承箱內的油液應排盡，并固定有“需要充油”的警示標志。

五、標志檢查

1.銘牌：應固定在泵的明顯位置，牌上標有型號、名稱、制造廠名或商標、廠址、標識號(順序號或編號)。

2.轉動方向應用紅色標記，標在明顯位置。

六、裝配檢查

1.轉動應均勻靈活，不得有碰擦，緊固件不得松動，泵進出口處應有封口措施。

2.與水接觸的非加工表面應涂有防銹涂料，外露加工表面應涂有硬化防銹油脂。

七、涂漆檢查

1.應上底漆，涂漆層應均勻，無裂紋、脫皮、刷痕、收縮、起泡、起皺流掛、針孔、浮色和滲色等缺陷。

2.零部件結合處漆膜應平整，不應漆成一片，兩件不分。

3.鑄字標志應描涂紅色面漆，字跡醒目清晰。

4.表層應清潔，不應有油污及劃傷。

八、運轉檢查

水泵起動、運轉應平穩，無異常振動和噪聲，油封處無明顯泄漏，軸承工作溫度不應高過75℃。
