上海禹軒BA-1手動截止閥執行器 閘閥傳動減速機

手機掃描查看

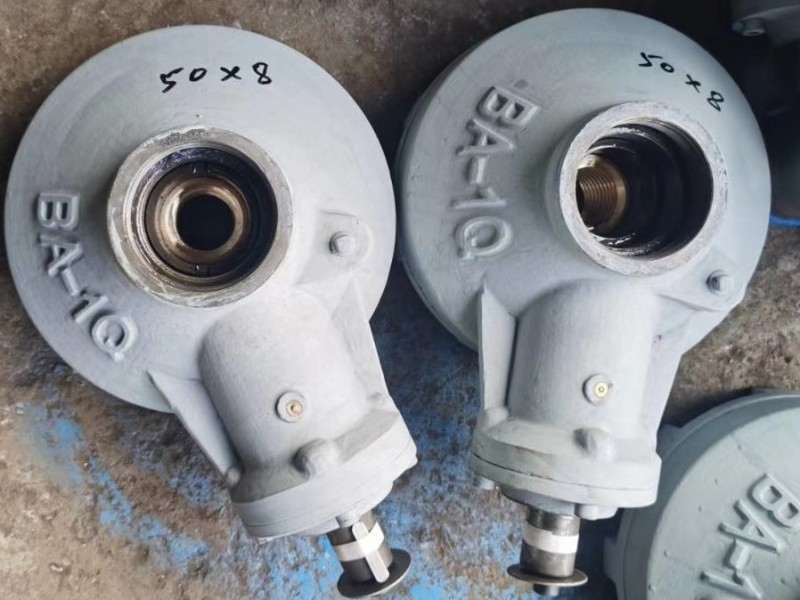

上海禹軒BA-1手動截止閥執行器 閘閥傳動減速機

BA-1傘齒輪

1.該裝置是直接安裝在閘閥和截止閥等閥門上的手動裝置。

2.該裝置采用弧齒錐齒輪和平面推力承軸，有運轉平穩、扭矩大、噪音小、效率高的優點。

3.在所有的結合部，采用下密封墊全密封處理，達到了防水、防油漏的效果，防護等級為IP65。

4.手輪和閥桿罩可根據用戶需求定制。結合各類閥門使用要求及環境，還有單級帶電裝連接、雙級帶電裝連接、雙級手輪驅動等產品。

BA-1手動閥門錐齒輪裝置 閘閥傳動減速機是安裝在閘閥和截止閥等閥門上的手動驅動裝置,手動閥門傘齒輪裝置采用弧齒錐齒輪和平面推力承軸,有運轉平穩、扭矩大、噪音小、效率高的優點。手動閥門傘齒輪裝置對閥門的控制一般可以通過操作人員直接完成，手動閥門傘齒輪裝置直接控制閥門時，容易控制閥門的開關，是可以實現閥門控制和精確控制的傘齒輪傳動的回轉閥門手動裝置。手動閥門傘齒輪裝置包括輸入軸，輸入軸的外側端部設置手輪；輸入齒輪傳動連接有轉軸；轉軸的另一端設有小錐齒輪，并在小錐齒輪的下側嚙合有大錐齒輪；大錐齒輪的中部設置有齒輪軸，并垂直于輸入軸，以實現其在輸入軸的徑向方向上轉動；大錐齒輪的兩側分別設置有接盤，用以固定與齒輪軸連接的閥門。

手動閥門傘齒輪裝置的零件構成。傘齒輪輸出扭矩200 N.m 一 28000 N.m，平臺F10-F48。

1、輸入軸；2、手輪；3、轉軸；4、小錐齒輪；5、大錐齒輪；6、齒輪軸；7、接盤；8、系桿；9、行星齒輪；10、輸入齒輪；11、輸出齒輪；12、指示圈；13、行星輪軸；14、第一滾動軸承；15、第二滾動軸承；16、隔環；17、第三滾動軸承。

BA-1閥門傘齒輪產品訂貨須知：

①BA-1傘齒輪選型的規格與型號

②BA-1傘齒輪配對閥門的公稱壓力

③BA-1傘齒輪配對的閥門公稱通徑

④BA-1傘齒輪連接法蘭標準

⑤BA-1傘齒輪閥體材質（鑄鐵/鑄鋼/不銹鋼）

⑥BA-1傘齒輪輸出輸入力距

⑦BA-1傘齒輪配對閥門的工作環境

⑧BA-1傘齒輪是手動/電動/還是雙級或是雙頭連接

⑨BA-1傘齒輪是否帶附件以便為您正確選型。

上海禹軒產品售后服務:

①禹軒產品質保期為自出廠起12個月，實行”三包“服務（包退、包換、包修）。

②產品服務期內，可以咨詢本公司工程師，提供對口服務，以便進一步提高產品質量。

③對用戶的投訴問題，會快速作出反應，并安排售后。

如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
