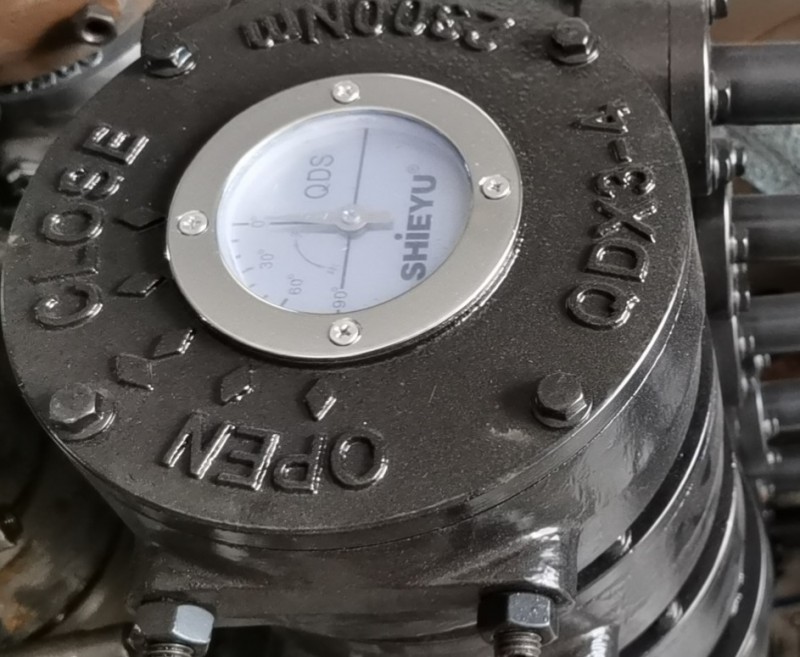

禹閥供應QDX3-4閥門蝸輪箱 閥門減速器 閥門蝸輪頭

手機掃描查看

QDX3-4閥門蝸輪箱 閥門減速器 閥門蝸輪頭，正齒輪 蝸輪箱 閥門驅動齒輪箱

主要用途：

適用于旋轉90°開啟，口徑為N50—DN1600的蝶閥、DN100-500球閥、 DN200-300旋塞閥等。

結構特點：

1、設計合理，操作省力可靠，產品在所有轉動部位均安裝軸承和自潤滑滑動軸承，大大提高了產品的工作效率及運行可靠性。

2、開關指示盤直接在蝸輪上聯(lián)接，指示準確直觀。

3、裝有限位螺釘可在全開OPEN、全閉CLOSE兩個位置上±5°調整。

4、蝸輪副自鎖。

5、與閥門連接法蘭尺寸及相關驅動件尺寸均符合ISO5211標準，并且可按用戶需要加工。

6、產品出廠時裝有專用潤滑脂，外殼密封，防塵、防水，防護等級為IP65。

7、根據(jù)用戶需求可增設鎖定裝置。

工作原理：

工作時順時針轉動手輪，蝸桿帶動蝸輪旋轉，此時為關閉閥門；反之，為打開閥門。

與閥門安裝程序

4、首先檢查蝸輪孔、鍵槽、殼體法蘭與閥軸、鍵、閥體安裝法蘭是否相符。

5、檢查無誤將本裝置裝于閥門上。

6、轉動裝置上的手輪，調整限位螺釘，觀察指示盤上的指示針能在全關時指向CLOSE，全開時指向OPEN。

注意事項：

1、不得在超越本裝置額定工況的條件下使用。

2、每兩年定期檢查裝置的潤滑情況。
