YXQDX3蝶閥 球閥閥門驅動裝置-WCB蝸輪箱執行器

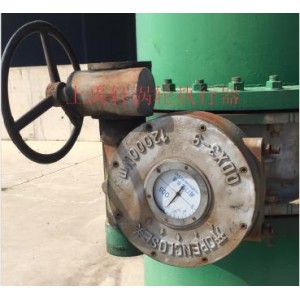

產品別名:渦輪箱，手動執行器，閥門開關器，閥門減速機-加工定制-可來圖或者尺寸訂制，品牌-上海禹閥（YF）標準-國標或廠標，連接形式-法蘭，材質-鑄鋼或者鑄鐵-不銹鋼等，YXQDX3蝶閥 球閥閥門驅動裝置-WCB蝸輪箱是一款90°部分回轉型手動驅動裝置，產品適用于球閥、蝶閥、旋塞閥等類型閥門。該系列產品箱體采用WCB碳鋼精鑄，蝸桿經過高頻淬火處理，提高了產品的使用強度，更適用于不同階段低溫環境。根據輸出扭矩大小，產品承載能力強弱，手輪采用球墨鑄件、鋼管焊接。

      如閥門用于野外環境，為了預防他人隨意打開閥門，我們可以根據客戶需求提供帶鎖機構。與閥門連接的法蘭全部采用ISO 5211國際標準，互換性強，型號齊全，便于閥門匹配安裝。

蝸輪蝸桿傳動有如下特點：

1）結構緊湊、并能獲得很大的傳動比，一般傳動比為7-80。

2) 工作平穩無噪音

3) 傳動功率規模大

4）可以自鎖

5）傳動效率低，蝸輪常需用有色金屬締造。蝸桿的螺旋有單頭與多頭之分。

傳動比的計算如下：

I=n1/n2=z/K

n1-蝸桿的轉速 n2-蝸輪的轉速 K-蝸桿頭數 Z-蝸輪的齒數
