三分鐘玩轉TFT彩屏

手機掃描查看

三分鐘玩轉TFT彩屏，短時間內完成彩屏應用設計！！！

簡單易懂的操作方式，所有功能只需發送指令即可，無需初始化，配套我司免費提供的專用開發演示工具，直接仿真顯示，每一步操作均有日志顯示（即操作指令），將指令拷貝到工具中的 “自寫指令”的指令欄中，點“運行”后即可在彩屏模塊中看到相應的效果，會單片機就會用彩屏，三分鐘玩轉TFT彩屏，就這么簡單！----詳情請咨詢QQ:2690694967，屏幕規格有2.4寸、2.8寸、3.5寸、4.3寸、5.0寸、5.6寸、7.0寸、8.0寸、9.0寸、10.2寸、12.1寸 15.0寸、15.6寸 18.5寸

各接口介紹說明：

TTL/RS232：MCU接口，適合于單片機二次開發使用，也是目前最常用的接口。

RS485： 通訊距離較遠，多路端口控制。

CAN： 主要應用于一些專業的高速通訊設備，特別是汽車電子方面比較常用。

網口： 常規的以太網接口，可以遠距離通過上位機控制128臺以內獨立顯示終端通訊，并且可以通過POE工藝只需一條網線就可實現通訊與供電，讓用戶安裝布線更加方便可靠。

USB： 主要用于在線快速下載圖片使用，也可作為通訊接口使用。下載速度相比RS232要快百倍，是目前最快的下載方式。

我們產品具有以下特點和優勢：

實用性：該系列產品屬于我司成熟技術產品，操作簡單，性價比高，指令集和調試助手軟件通用于我司所有TFT智能彩屏模塊，方便客戶升級不同規格的產品而不需更改程序和接口。

色彩度：65K色，16位RGB真彩顯示（也可做成24位16.7M色）。

波特率：支持波特率范圍2400-115200 bps。

存儲量：128M FLASH存儲空間（至少可存160幅800*480像素的圖片），另可根據客戶要求加大存儲空間。

帶字庫：內置8種標準字庫，支持ASCII碼、中文簡體GB2312和繁體BIG5，字體大小有12*12、16*16、24*24、32*32或更大，常規為宋體字，也可根據客戶要求下載自定義任意window字體字庫。

下載方式：樣品時期通過RS232下載或USB在線下載，產線批量時可用TF卡離線下載圖片。

通訊接口：常規產品為RS232/TTL232串口，另有USB、CAN高速接口、網絡接口，以及各類視頻接口AV\VGA\HDMI。

圖片格式： 支持BMP、JPG、PNG、TIF、GIF等圖片格式下載。

顯示方式：支持任意大小圖片顯示、圖片剪切、圖層切換、圖層拷貝、圖層疊加、任意位置顯示圖標。

背光調節：支持軟件控制，0~100級背光亮度調節。

文本顯示：支持任意位置文本顯示，多種文本顯示效果。

視角方向：支持橫屏或豎屏顯示，適合各種視角應用。

聽覺功能：帶蜂鳴器，可軟件控制。

常用功能：支持畫點、線、圓、矩形和多邊形等常用GUI功能。

屏保模式：休眠和換醒兩條指令分別控制。

時鐘功能：支持RTC時鐘（帶1220或3220紐扣電池座，不含紐扣電池）。

驅動電壓：常規為5.0V，在出貨前可根據客戶要求設置為：3.3V（5寸以下）、5V~12V、5V~24V等寬電壓供電。

按需定制：滿足用戶一切可實現的需求。

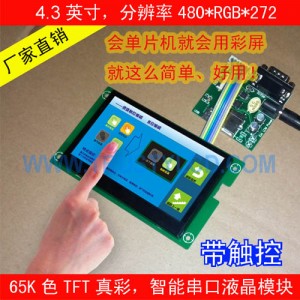

TP觸摸屏：超強大的觸控功能，簡捷的觸控應用，直接設置觸摸按鈕介面，任意設置觸控屬性，觸控功能存儲在FLASH，無需用戶MCU程序參與，即可實現畫面的跳轉、開關按下和彈起、自定義指令數據串（按鈕編號）等功能。若按下某個按鈕，顯示屏將直接上傳該按鈕指令參數，無需判斷坐標值。
