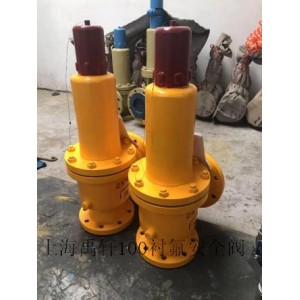

WA42f46襯氟塑安全閥 液氯貯槽,氯氣儲罐安全閥

手機掃描查看

WA42f46襯氟塑安全閥 液氯貯槽,氯氣儲罐安全閥
氯氣用安全閥涉及一種特種閥門。包括閥體、閥座、閥蓋、閥桿、閥瓣，閥體包括進口、出口，閥體的進口設置在豎直向下方向，閥體的出口設置在水平方向，進口、出口之間呈90°設置，閥體的進、出口分別設置連接法蘭；在閥體的上端裝配通孔處設置一導向套，導向套固定在閥體與閥蓋之間；在閥蓋內的閥桿外套至彈簧、彈簧座，彈簧座分別配合抵觸在彈簧兩端；在閥桿與閥瓣之間設置反沖盤，閥瓣的下端面與閥座的上端密封面可分離式緊密配合，聚四氟乙烯樹脂燒結在異形槽內；在閥座上端密封面堆焊硬質合金層。本閥防腐效果好、耐沖刷、零泄漏，閥瓣無頻跳、顫振等現象發生，安全可靠，無事故

一種氯氣用安全閥，包括閥體、閥座、閥蓋、閥桿，其特征在于所述閥體包括進口、出口，所述閥體的進口設置在豎直向下方向，所述閥體的出口設置在水平方向，所述進口、出口之間呈90°設置，所述閥體的進、出口分別設置連接法蘭；所述閥體的上頂面設置裝配通孔，所述裝配通孔外設有法蘭面，所述閥蓋通過法蘭與所述法蘭面連接，法蘭與法蘭面之間通過螺栓螺母固定；所述閥座豎向設置在所述閥體內，所述閥座中部設有軸向通道，所述閥座的進口與所述閥體的進口同軸配合；在所述閥體的上端裝配通孔處設置一導向套，所述導向套固定在所述閥體與閥蓋之間；所述閥桿設置在所述閥蓋內，所述閥桿的上端穿過所述閥蓋的上端安裝孔，所述閥桿與所述閥蓋上端的安裝孔之間設置調整螺套，在所述閥蓋外側的所述調整螺套上螺紋連接圓螺母，所述圓螺母旋至所述閥蓋的上端面；在所述閥蓋內的閥桿外套至彈簧、彈簧座，所述彈簧座分別配合抵觸在所述彈簧兩端，上、下兩個所述彈簧座分別抵觸在所述調整螺套的下端、導向套的上端；所述閥桿的下端連接閥瓣機構，所述閥瓣機構包括閥瓣、反沖盤，所述反沖盤的上端與所述閥桿的下端螺紋連接，所述反沖盤的上部穿置配合在所述導向套內，所述閥瓣同心連接在所述反沖盤的下端，所述反沖盤連接閥瓣的下連接孔內壁的下端邊緣設置環形臺階，所述閥瓣的上端部配合連接彈簧圈，所述閥瓣的上端通過彈簧圈與所述反沖盤內環形臺階限位配合，所述閥瓣的上端與所述下連接孔的頂面之間設有余量間隙；所述閥瓣的下端面與所述閥座的上端密封面可分離式緊密配合。
