點擊下圖片即可查看大圖
能容納各種初級導體尺寸的。
由高靈敏度，準確度，線性度，***小相移特征。
適用于惡劣的工作環境（溫度，濕度，電磁干擾）。
電流范圍：100A到100kA的
精度：<1％
相移：<1度，50 / 60Hz的（<0.5度典型）/ li>
線性：±0.2％，從10％至額定初級電流的100％的
初級導體位置靈敏度：±2％
外場的影響：±1.5％
線圈工作電壓：1000VRMS或1000VDC
線圈絕緣耐浪涌：5kVRMS 1分鐘
工作溫度：-20℃至+ 60℃
信息：屏蔽電纜，或按客戶需求

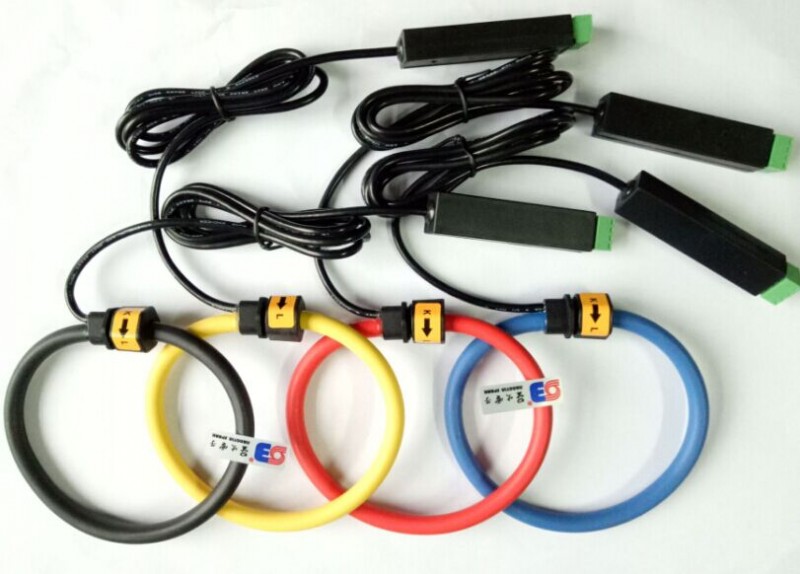

柔性Rogowski線圈/ Rogowski線圈
應用
測量儀器，實驗室儀器。
DC紋波測量
諧波分析，功率測量
非常高的電流監視
測電動馬達的起動瞬變。
突然短路測試
保護系統滑環感應電機。
測量流在大型發電機的框架的電流。
軸電流測量
測量電磁發射器的電流
監測當前的鐵路線檢查信號的電流
電弧爐電流
開關裝置及保險絲高電流測試
測量泄漏電流降低絕緣體。
|
Rated current (rms) |
100A-100KA |
|
Output |
mV (without integrator) |
|
0-5V AC(with integrator) |
|
|
Power supply |
9V-12V |
|
Coil length |
20cm-200cm |
|
Tube |
UL material |
|
Wire lead |
Shielded cable |
|
Isolation voltage |
3500V |
|
Operating temperature |
-25℃-+70℃ |
|
Frequency |
50Hz |
|
Accuracy |
±1% |
