供應改造用開啟式開合式組合式開口式電流互感器詳細介紹

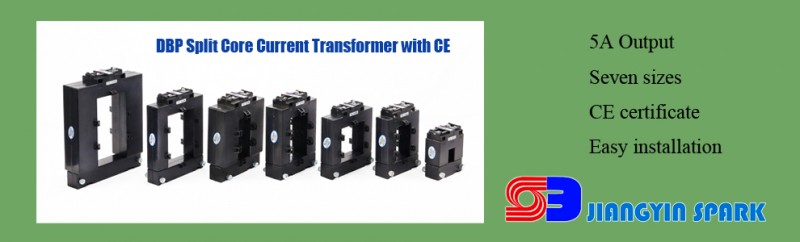

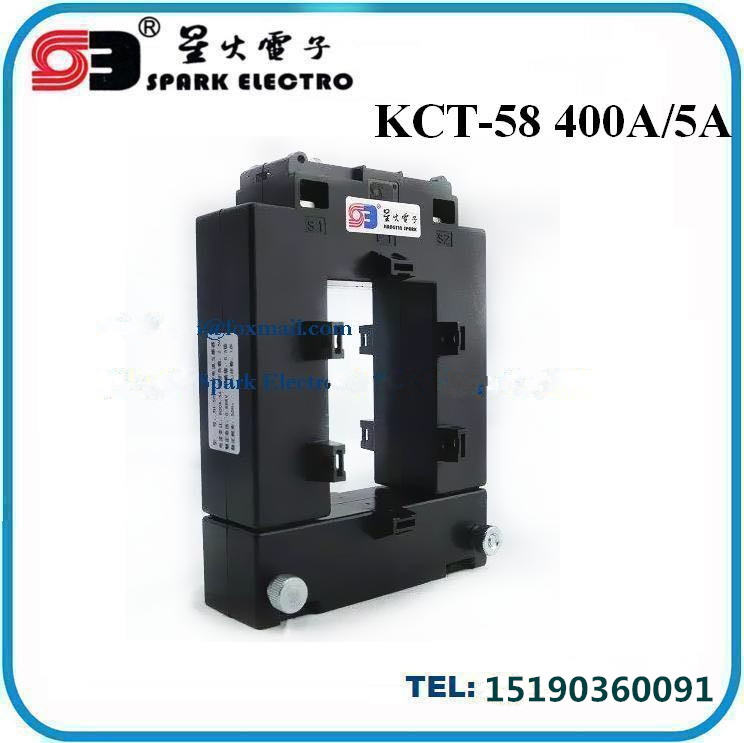

工程改造用開合式開啟式開口式電流互感器、開口尺寸160x80系列、額定二次輸出1A 5A型

開口規格主要適用于工業中城網、農網改造項目，改裝線路時可隨意安裝在線路的任何地方，而不用重新布線，安裝方便，可帶電操作，不影響客戶正常用電，為用戶改造項目節省人力、物力、財力，提高效率。

  功能和技術參數：
         開口式電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。
     用于采集低壓過載、短路信號，與保護繼電器配套使用，一次測量范圍300-5000A，二次輸出5A、1A，主要準確級有：5P10。

 符合標準
 產品符合國標GB1208-2006
 技術指標
 l     保護CT一次電流300-5000A，二次電流5A，1A
 l     額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）
 l     額定頻率50-60Hz
 l     環境溫度-30℃~70℃，耐溫120℃
 l     海拔高度≤3000m
 l     工頻耐壓3000V/1min 50Hz
 l        用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所
 選型說明
 l     根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔

    產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
 l     測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A

開口尺寸30x20系列  額定輸入電流：1000A  2000A  2500A 3000A  3500A 4000A  5000A額定輸出電流：1 A   5A（可選） 精度等級0.5級  1級
