詳細說明
產品概述

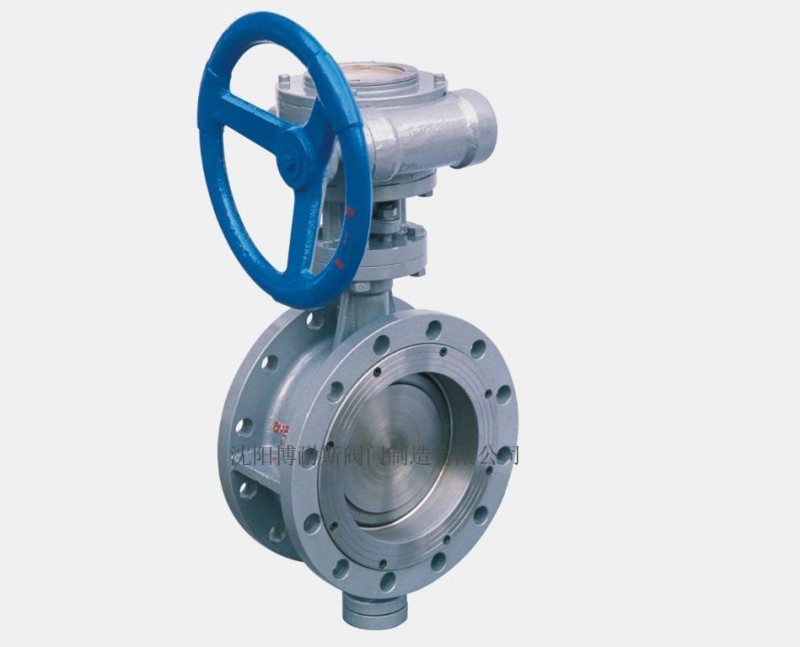

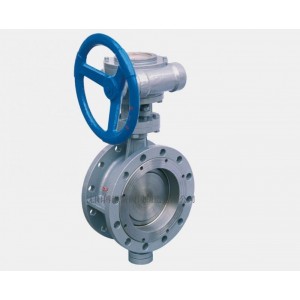

博耐斯硬密封蝶閥，系節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構。硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。硬密封蝶閥因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
結構特點
硬密封蝶閥由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到合理化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能良好，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。微信：sy1668
采用標準
設計標準 :GB/T12238989；JB/T8527997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221989
壓力試驗:GB/T13927992；JB/T9092999
執行機構
類型：CH系列特點：
1.硬密封蝶閥功能強勁:智能型、調節型、開關式。
2.硬密封蝶閥體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.硬密封蝶閥智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制的定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN 200口徑閥門一般采用380VAC電動執行器。
技術參數
|
公稱通徑
|
DN（mm）
|
50～2000
|
50～500
|
|||
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
|
滲漏率
|
＜0.1×DNmm3/s（符合GB/T13927-92標準）
|
|||||
|
適用溫度
|
碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
|
|||||
|
適用介質
|
空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
|
|||||
|
驅動形式
|
蝸桿蝸輪傳動、氣傳動、電傳動
|
|||||
主要零件的材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼與耐高溫石棉板組合成多層次
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
軸承
|
奧氏體不銹鋼、304氮化
|
|
填料
|
柔性石墨
|
