D371F46對夾式襯氟蝶閥，化工管道防腐蝕閥門

采購量大量
目標價面議
型號 D371F46,D341F4
適用介質 腐蝕性介質
材質 鑄鋼，鍛鋼，不銹鋼,襯氟
規格無要求
報價截止長期有效

立即報價剩余 : 長期有效

已收到報價(0)條收藏舉報

采購計劃中還包括

采購產品	采購量	目標價格	發布時間	操作
電動調節閥，鑄鋼調節	大量	面議	長期有效	查看
隔膜閥廠家，用于控制	大量	面議	長期有效	查看
氣動角座閥，不銹鋼-	大量	面議	長期有效	查看
氣動蝶閥制造廠，氣動	大量	面議	長期有效	查看
鑄鋼蝶閥制造廠，硬密	大量	面議	長期有效	查看
D371F46對夾式襯氟蝶	大量	面議	長期有效	查看
遼寧溫度調節閥廠商，	大量	面議	長期有效	查看
氣動波紋管調節閥，氣	大量	面議	長期有效	查看

求購詳情

詳細說明

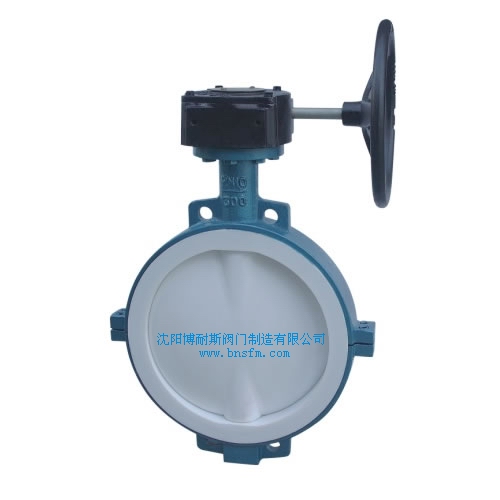

襯氟渦輪對夾式蝶閥產品概述：

博耐斯D371F46對夾式襯氟蝶閥是用閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起切斷和截流用外，近年來已經把密封性能作為評價的主要指標。另外，蝶閥還有體裁積小、重量輕、結構簡單等，與同參數閘閥比較，平均減輕重量達30~50%，蝶板旋轉90度即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。對夾式襯氟蝶閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

襯氟渦輪對夾式蝶閥工作原理：

D371F46對夾式襯氟蝶閥采用對分兩片閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受除熔融堿金屬和元素氟外的介質腐蝕，其中D71F46閥桿與蝶板（鍛）為一體，表面均勻包覆一層FEP。閥體通道內表面光滑、流體阻力小、CV值高、流通能力好、扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，達到介質的零泄漏。

微信：sy1668

襯氟渦輪對夾式蝶閥零件材料：

上下閥體：鑄鐵、鑄鋼、不銹鋼、襯F4、F46

閥座：F4/F46

帶桿蝶板：全襯F4/F46、半襯 (不銹鋼)F4、F46

襯墊：硅橡膠

蝸輪/手柄：球墨鑄鐵、鋁合金

襯氟渦輪對夾式蝶閥外形結構圖：

襯氟渦輪對夾式蝶閥連接尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	200	4
65	21/2	46	180	145	120	3	20	4-φ18	250	250	6
80	3	46	195	160	135	3	22	4-φ18	250	250	8
100	4	52	215	180	155	3	22	8-φ18	300	185	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	210	3	24	8-φ23	200	225	28
200	8	60	335	295	265	3	26	8-φ23	200	275	56
250	10	68	390	350	320	3	28	12-φ23	240	315	72
300	12	78	440	400	368	4	28	12-φ23	240	348	88
350	14	78	500	460	428	4	30	16-φ23	280	415	170
400	16	102	565	515	482	4	32	16-φ25	280	460	145
450	18	114	615	565	532	4	32	20-φ25	320	500	165
500	20	127	670	620	585	4	34	20-φ30	320	530	195
600	24	154	780	725	685	5	36	20-φ30	360	610	268
700	28	165	895	840	800	5	40	24-φ30	360	675	320
800	32	190	1010	950	905	5	44	24-φ30	360	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380	995	450
1000	40	216	1220	1160	1115	5	50	28-φ34	400	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400	1295	825

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
DN (mm)	NPS (inch)	PN1.6(MPa)
40	11/2	33	145	110	85	3	18	4-φ18	200	145	4
50	2	43	160	125	100	3	20	4-φ18	200	150	5
65	21/2	46	180	145	120	3	20	4-φ18	250	160	7
80	3	46	195	160	135	3	22	8-φ18	250	170	10
100	4	52	215	180	155	3	24	8-φ18	300	185	14
125	5	56	245	210	185	3	26	8-φ18	300	210	22
150	6	56	280	240	210	3	28	8-φ23	200	230	32
200	8	60	335	295	265	3	30	12-φ23	240	285	66
250	10	68	405	355	320	3	32	12-φ25	240	325	80
300	12	78	460	410	375	4	34	12-φ25	280	360	94
350	14	78	520	470	435	4	38	16-φ25	280	430	125
400	16	102	580	525	485	4	40	16-φ30	320	475	150
450	18	114	640	585	545	4	44	20-φ30	320	525	172
500	20	127	705	650	608	4	46	20-φ34	320	565	225
600	24	154	840	770	718	5	54	24-φ41	360	620	290
700	28	165	910	840	788	5	54	24-φ41	360	686	268
800	32	190	1020	950	898	5	54	24-φ41	380	815	425
900	36	203	1120	1050	998	5	54	28-φ41	400	1010	495
1000	40	216	1255	1170	1110	5	60	28-φ48	400	1185	710

沈陽博耐斯閥門制造有限公司襯氟閥門024-62657366

微信：sy1668
