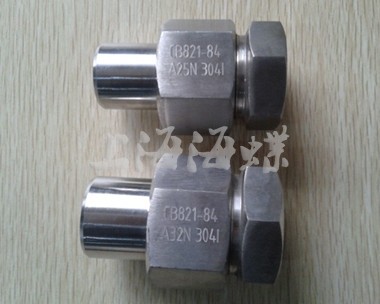

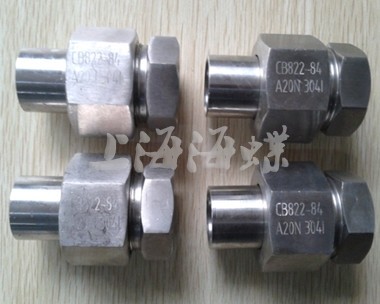

高壓管子螺紋接頭CB*822-84型的簡單介紹
高壓管子螺紋接頭CB*822-84本標準產品適用于公稱壓力為9.8—24.5Mpa的油類、水、空氣等介質的船舶管路
螺紋接頭CB*822-84型的詳細信息
管子平肩螺紋接頭CB*822-84本標準產品適用于公稱壓力為9.8—24.5Mpa的油類、二氧化碳、空氣等介質的船舶管路。(一)A型 搭焊中間螺紋接頭(二)B型搭焊旋入螺紋接頭(三)C型 搭焊外套螺紋接頭(四)D型 搭焊異徑螺紋接頭(五)E型 對焊中間螺紋接頭（六）F型 對焊旋入螺紋接頭(七)G型 對焊外套螺紋接頭（八）H型對焊異徑螺紋接頭 材質：碳鋼、青銅、不銹鋼DN3-DN32
A型E型螺紋接頭基本尺寸：mm
|
公稱通徑
|
管子外徑dw
|
鋼管
E
|
螺紋
D
|
外形尺寸
|
扳手尺寸
|
重量
kg
|
||||||
|
A
|
長度
|
D1≈
|
||||||||||
|
鋼管
|
銅管
|
A
|
E
|
|||||||||
|
S
|
S1
|
A
|
E
|
|||||||||
|
3
|
6
|
6
|
M18X1.5
|
45
|
50
|
27.7
|
24
|
19
|
0.09
|
0.10
|
||
|
6
|
10
|
9
|
10
|
M22*1．5
|
50
|
56
|
34.6
|
30
|
24
|
0.17
|
0.18
|
|
|
8
|
12
|
14
|
M24X1.5
|
55
|
59
|
36.9
|
32
|
27
|
0.21
|
0.22
|
||
|
10
|
14
|
16
|
M27X1.5
|
57
|
64
|
41.6
|
36
|
30
|
0.28
|
0.29
|
||
|
15
|
22
|
22
|
M36X2
|
73
|
78
|
51.9
|
45
|
40
|
0.55
|
0.58
|
||
|
20
|
25
|
24
|
28
|
M39*2
|
78
|
84
|
57.7
|
50
|
40
|
0.66
|
0.69
|
|
|
25
|
32
|
34
|
M48X2
|
84
|
92
|
64.8
|
56
|
50
|
0.93
|
0.98
|
||
|
32
|
38
|
42
|
M56X2
|
94
|
100
|
75.0
|
65
|
60
|
1.37
|
1.43
|
||
|
注：重量欄內為碳鋼材料的理論重量，其他材料需照表內乘系數，此系數黃銅為1.083，青銅為0.972。
|
||||||||||||
