穿孔導軌式智能光伏匯流采集裝置 AGF-M4TR

手機掃描查看

AGF系列光伏匯流采集裝置是專門應用于智能光伏匯流箱，用于監測光伏電池陣列中電池板運行狀態，光伏電池電流測量，防雷器、直流斷路器狀態采集，繼電器接點輸出，帶有風速、溫度、輻照儀等傳感器接口，裝置帶有RS485接口可以把測量和采集到的數據和設備狀態上傳。
專門應用于智能光伏匯流箱，用于監測光電池陣列中電池板運行狀態，光電池電流測量，匯流箱中防雷器狀態采集、直流斷路器狀態采集、繼電器接點輸出、帶有風速、溫度、輻照儀等傳感器接口，裝置帶有RS485接口可以把測量和采集到的數據和設備狀態上傳。

1 型號說明

2 產品特點

◆ 測量元件采用霍爾傳感器，隔離測量

◆ 可接受正極或負極匯流測量方式

◆ 可選電壓功能，最高測量電壓DC1kV

◆ 提供外部傳感器輸入接口

◆ 標配單路RS485接口

◆ 多種供電方式可選擇

3 產品功能

◆ 光伏電池串開路報警，狀態檢測

◆ 帶開關量輸入，用于采集直流斷路器、防雷器等元件的動作狀態

◆ 帶繼電器輸出，可以設定為點動方式，用于驅動直流斷路器的自動分合閘

◆ 提供溫度、輻照、風速等類型傳感器輸入接口

◆ 可輸出DC24V電源給外部傳感器供電

◆ 就地數碼管循環顯示每通道的輸入電流，并具有自動關閉節能顯示模式

◆ RS485接口，支持Modbus RTU通訊協議，通訊地址、波特率、數據方式都可自由設定

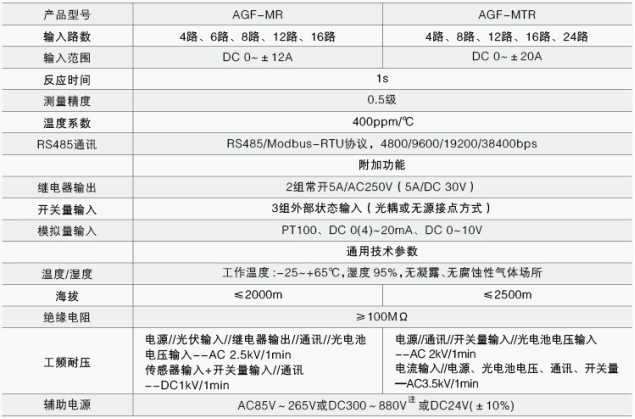

4 技術參數

注：最高DC1000V不損壞。

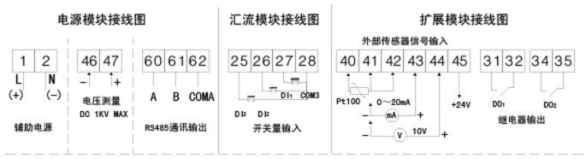

5 接線方式

♦AGF-MTR接線方式

注：匯流模塊中的開關量輸入路數，請參考實際產品

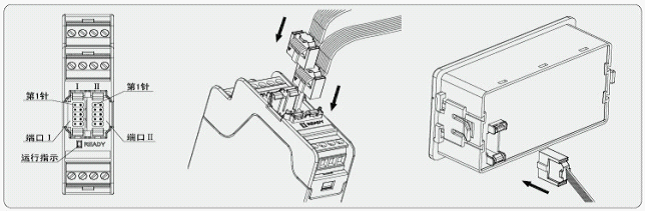

6AGF-MTR外形及安裝尺寸
主體模塊或擴展模塊尺寸

880V電源模塊尺寸

匯流采集模塊安裝尺寸

顯示模塊安裝尺寸
