　　1 　概述

　　ARD系列智能電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。產品有ARD2簡易型系列和ARD3高級型系列兩大類。ARD保護器可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

　　2 　符合標準

　　GB/T14048.1-2000低壓開關設備和控制設備總則

　　GB14048.4-2010機電式接觸器和電動機起動器(含電動機保護器)

　　GB14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器

　　GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗

　　GB/T17626.5-2006浪涌(沖擊)抗擾度試驗

　　JB/T 10736-2007 低壓電動機保護器

　　3 　適用環境

　　工作溫度：-10℃~+55℃

　　貯存溫度：-20℃~+65℃

　　相對濕度：5%~95%不結霜

　　海拔：≤2500m

　　污染等級：2級

　　防護等級：IP20

　　安裝類別：III級

　　運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域

　　4 　產品規格

　　4.1 ARD2F系列智能電動機保護器

　　4.1.1 功能

　　ARD2F系列智能電動機保護器(以下簡稱保護器)，采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉、斷相、不平衡、欠載、接地/漏電、阻塞、過壓、欠壓、繞組超溫等多種情況進行保護，設有SOE故障事件記錄功能，方便現場維護人員查找故障原因，并通過LCD中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。適用于煤礦、石化、冶煉、電力、船舶以及民用建筑等領域。該保護器具有RS485遠程通訊接口，DC4~20mA模擬量輸出，方便與PLC、PC等控制機組成網絡系統，實現電動機運行的遠程監控。

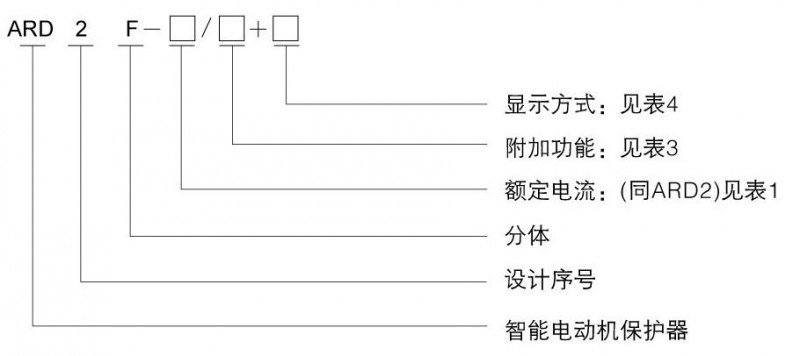

　　4.1.2 型號說明

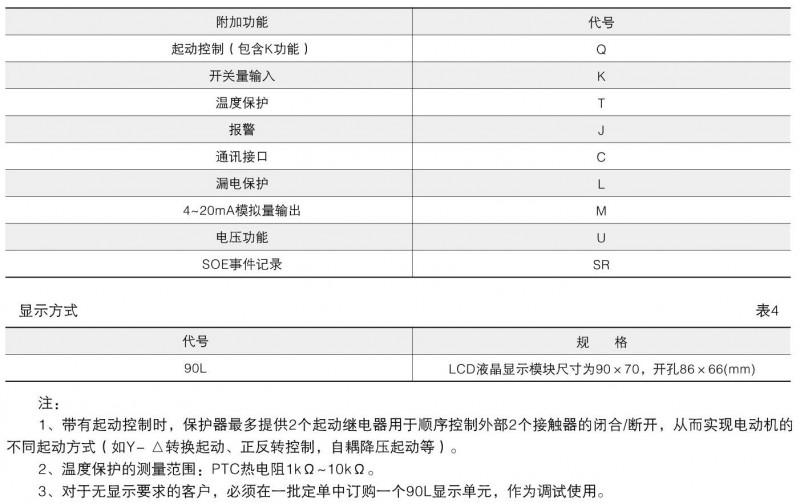

　　附加功能

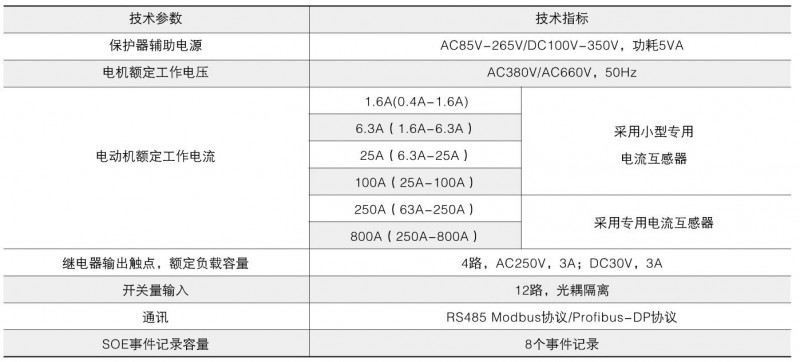

　　4.1.3 技術指標

　　4.1.4 外形及尺寸

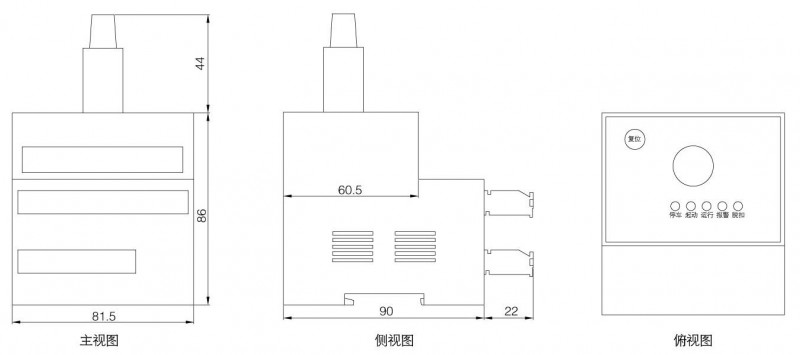

　　●主體模塊

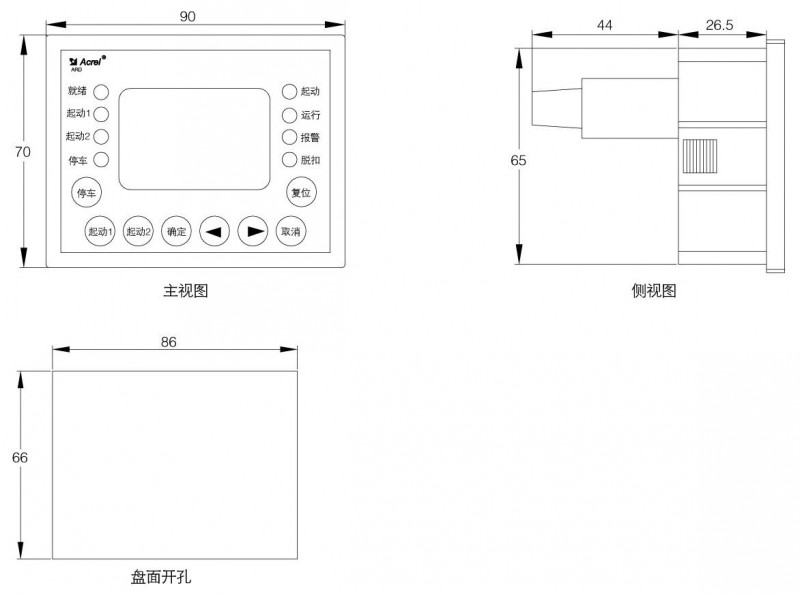

　　●顯示單元

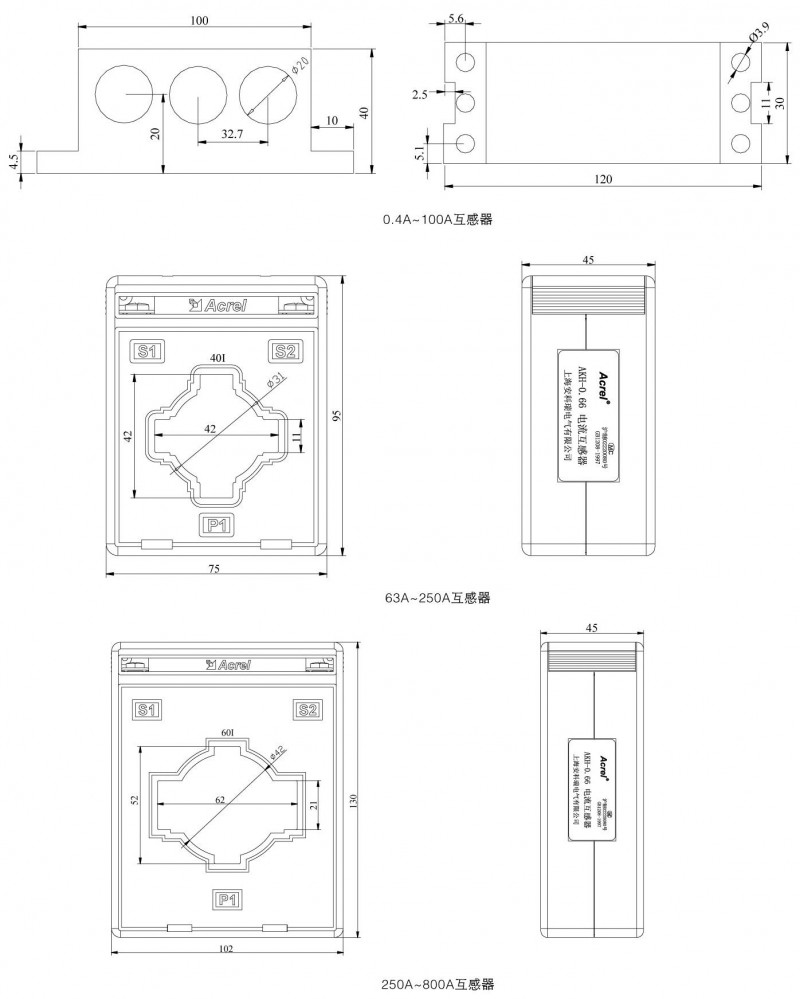

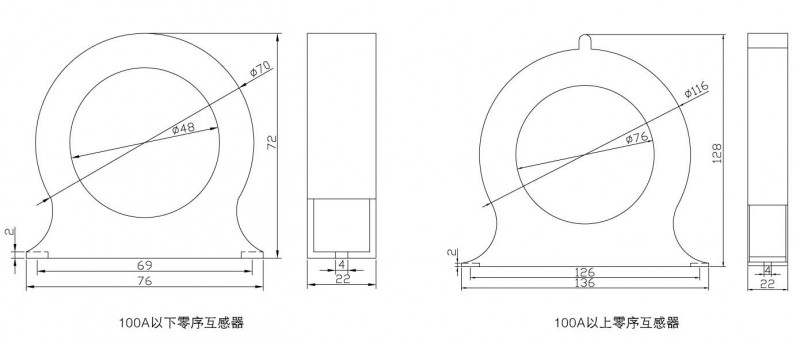

　　●互感器

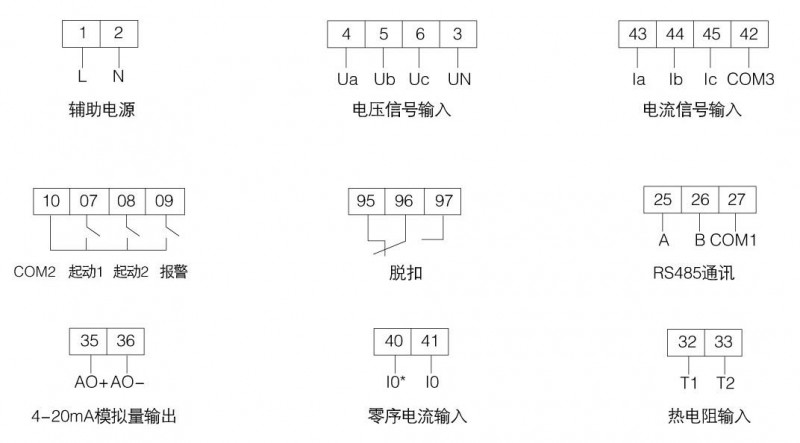

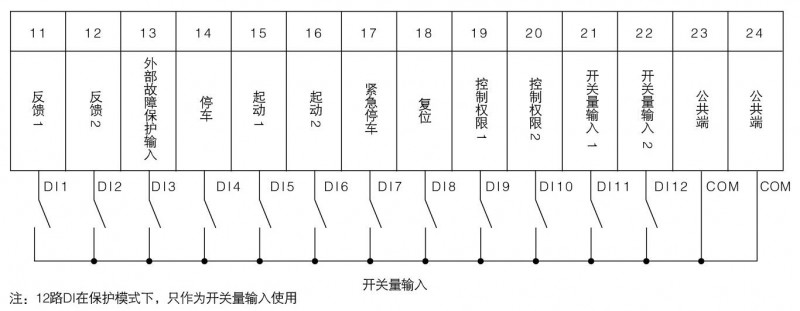

　　4.1.5 接線端子

　　4.1.6 應用方案

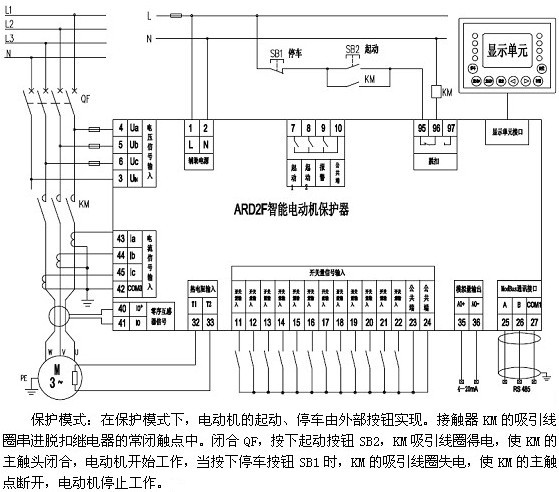

　　●保護模式接線圖

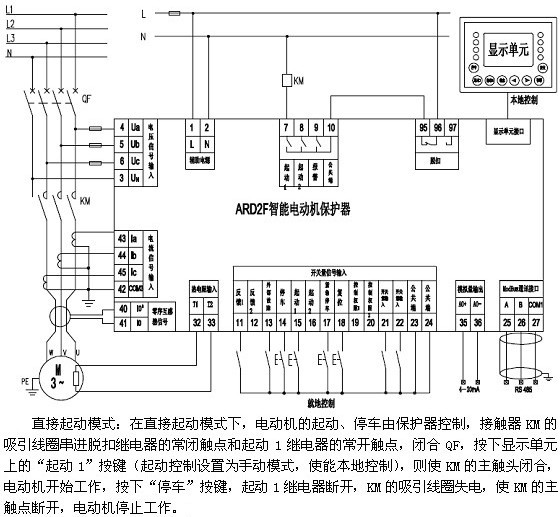

　　●直接起動模式接線圖

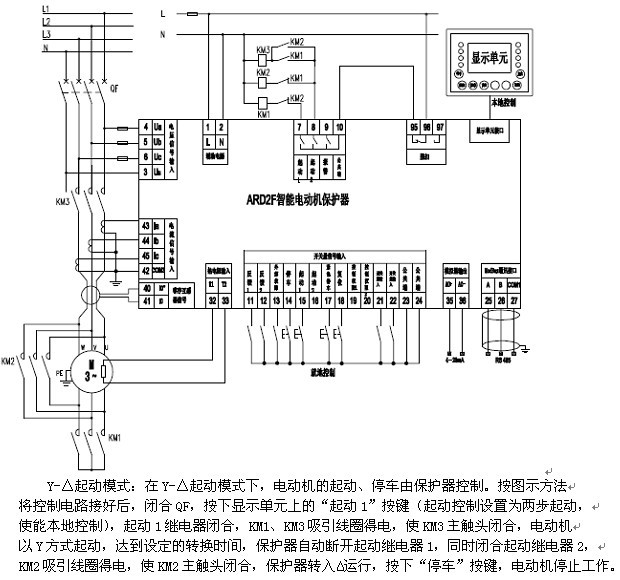

　　●星—三角起動模式接線圖

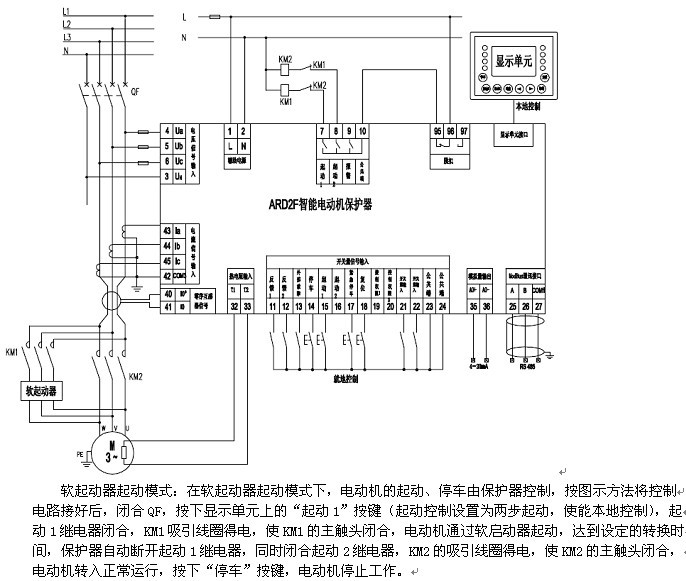

　　●軟起動器起動模式接線圖

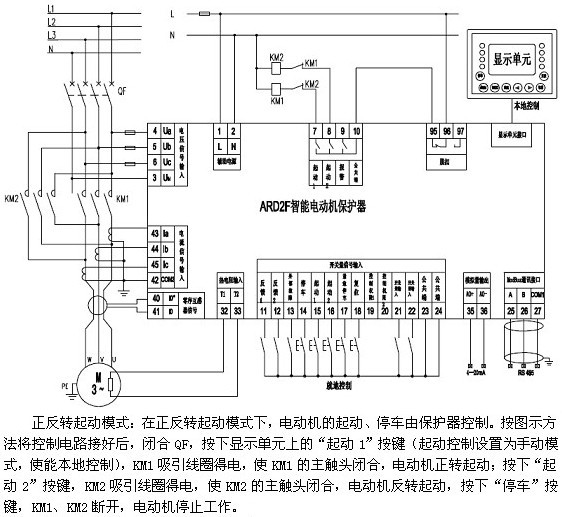

　　●正反轉起動模式接線圖

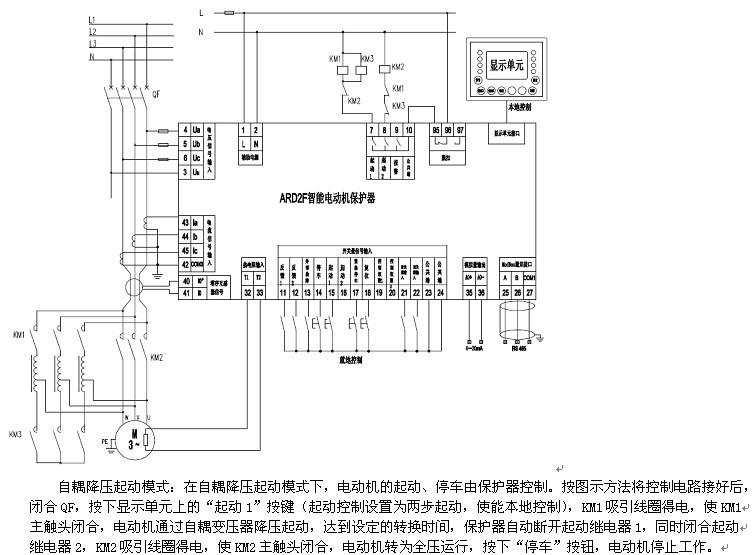

　　●自耦降壓起動模式接線圖

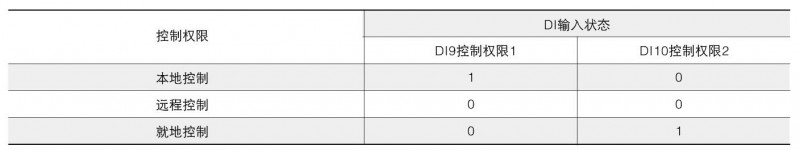

　　控制權限選擇(除保護模式外)：90L顯示單元按鍵本地控制、DI端就地控制、上位機通訊遠程控制。DI9、DI10組合實現三位置權限選擇。下表中“0”表示開關量輸入未接通，“1”表示接通。

　　4.1.7 訂貨范例

　　例：

　　型 號：ARD2F-25/QTJCSR+90FL

　　輔助電源：AC85V~AC220V

　　電機額定電流：6.3A~25A

　　應用場合：三相電機

　　測量參數：三相電流、PTC電阻值

　　附加功能：起動控制、溫度保護、報警輸出、RS485通訊、8個SOE事件記錄

　　顯示方式：90FL(中文液晶顯示)

　　4.1.8 訂貨注意事項

　　如用戶無特別注明，則互感器與保護器的連接線默認0.5m，保護器主體與顯示單元的連接線默認1.5m。

　　如用戶有特殊要求的(如單相電動機保護器、連接線長度、抗晃電等)需在訂單中注明。
