氣氣式余熱回收器

手機掃描查看

軸向熱管工作原理：

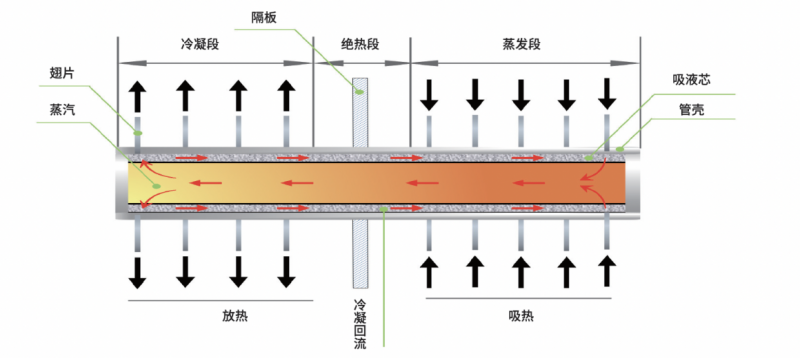

如圖所示，熱管一般由管殼、毛細多孔材料和工作介質組成，將經過提純的工作介質充入裝有毛細吸液芯材料，并抽成高真空的管殼，然后加以密封。

熱管的一端為蒸發段，另一端為冷凝段。當一端受熱時，毛細吸液芯中的工作介質液體吸收熱量而汽化成蒸汽，蒸汽流向另一端，在另一端由于受到冷卻使蒸汽釋放汽化潛熱凝結成液體，液體再沿多孔材料在毛細力的作用下回流到蒸發端，并再次受熱汽化。如此反復循環，連續不斷地將熱量由熱管一端傳至另一端。

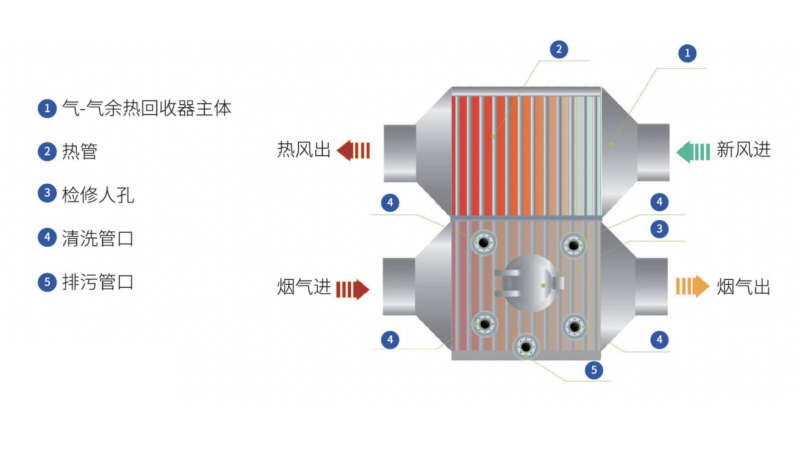

軸向熱管余熱回收裝置特點：

v 適用于氣-氣式換熱；

v 氣氣式余熱回收裝置豎直安裝時熱流方向可逆，既熱管的一端是蒸發段還是冷凝段，取決于其所處的位置是受熱還是散熱；

v 設備內部承壓可以達到0.6MPa；

v 煙氣側與空氣側由隔板進行分離，避免交叉污染；

v 余熱回收裝置可控制熱管管壁溫度高于露點溫度，具有良好的抗低溫腐蝕能力；

v 投資少，安裝方便，維護簡單，安全可靠，綜合熱效率可達85%以上。

適應范圍：

汽車工業余熱利用

鍋爐煙氣余熱利用

熔煉爐余熱利用

窯爐類工業余熱利用

冶金工業余熱利用

陶瓷工業余熱利用

玻璃工業余熱利用

水泥工業余熱利用

紡織工業余熱利用
