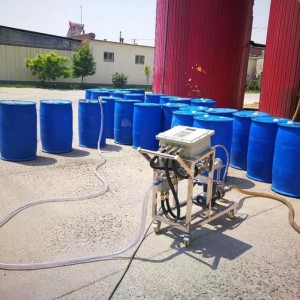

移動式化工液體分裝設備

手機掃描查看

移動式化工液體分裝設備由定量計量控制儀和管道流量變送器溫度傳感器等組成。在液體輸送過程中,適時采集流量信號和溫度變化信號。控制儀表在初始輸入該液體20℃的標準密度,然后將流量信號和溫度信號通過換算系數進行同步換算,以計算出液體的質量公斤數,在達到預置的定量發送數量時自動控制停泵關閥,精度達到0.2%的定量質量計量。儀表還可打印出此次發送液體的公斤數。

技術參數：

1、 系統計量準確度優于02級

2、 連續灌桶次數:1-99

3、 可實現遙控、線控、定時遠程啟動

4、 溫度跟蹤范圍:-22—180℃

5、 斷電保護功能,斷電數據*保存

6、 工作電壓:AC220V±10%,50HZ

7、 工作環境溫度:40%——90%RH

8、 標準RS-232(或者RS-485)串行接口,便于集中控制

9、 可在現場在線進行調試、鑒定

10、 根據實際需要可配接DN15-DN200等多種口徑流量變送器

【簡要工作流程】

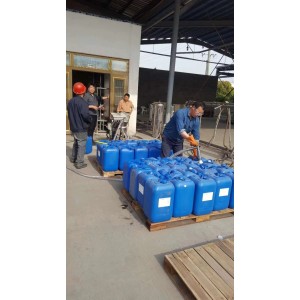

1、 把桶擺好位置（可成排放置，方便灌裝）。

2、 在液體定量計量控制儀表上直接輸入液料的定量灌裝值和桶數；

3、 把灌裝槍插到桶里，啟動儀表開始計量灌裝大桶；

4、 由控制儀表發出啟動控制指令，打開相關閥門、啟動泵，開始付料灌裝計量；

5、 達到預設灌裝值時關掉相關閥門、泵；

6、 換第二桶，把灌裝槍插到桶里，依照上面3、4、5、的步驟灌裝，直至完成全部大桶的灌裝。

上述工作過程為自動灌裝過程，由控制儀表自動控制完成，灌裝時可通過按遙控器或儀表按鍵啟動儀表（防爆遙控功能可備選）。

【操作流程】以200公斤/桶，需灌裝20桶為例：

1、灌裝槍插入桶中

2、鍵盤操作：200 →定量 →20→啟動（灌裝開始，達到1000公斤后自動停泵）

3、將灌裝槍插入另外空桶中再按啟動。。。。。。直至20桶灌裝完。
