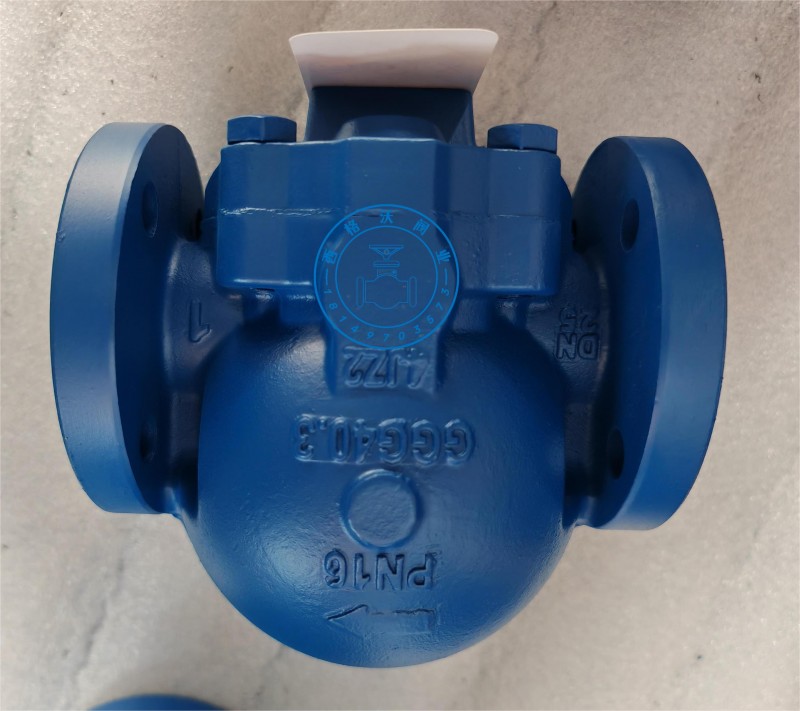

斯派莎克FT14-10浮球式法蘭疏水閥

手機掃描查看

FT14/FT44-10/14/4.5浮球式蒸汽疏水閥采用雙閥孔，使閥蕊在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液體位的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。

技術參數：
壓力等級：1.6- 4.0Mpa
規　　格：DN15- 100
主要材料：WCB、304
執行標準：JB/T9093-99

浮球式疏水閥的設計有平衡雙閥座結構，可達到小體積大排水量，特別適用于大型加熱設備和換熱站設備的阻汽排水，是大型加熱設備的蒸汽疏水閥。
主要特點：
1、結構簡單，維修方便。
2、可水平或或垂直安裝。
3、西格沃閥業的設計，不銹鋼內部結構，保證疏水閥具有良好的耐腐蝕和磨損性能。
4、標準產品中帶有內置的排氣閥或內裝破蒸汽鎖裝置。
5、排水口低于水位，可避免主蒸汽的泄漏。
6、有螺紋和法蘭連接可供選擇。
7、內置的排氣閥確保疏水閥在起機工作時，具有更大的冷凝水排量。
注意事項：
1、裝前清除管路設備，除掉雜質，避免阻塞。
2、FT14浮球式疏水器應盡量裝置在用汽設備的下方和易于排水的當?shù)亍?br /> 3、蒸汽疏水閥應裝置在易于檢修的當?shù)兀⒈M可能會集擺放，以利于辦理。
4、各個蒸汽加熱設備應獨自裝置蒸汽疏水閥。
5、旁路管的裝置不得低于蒸汽疏水閥。
6、裝置時，注重閥體上箭頭方向與管路介質活動方向應共同。
7、蒸汽疏水閥進口和出口管路的介質活動方向應有4%的向下斜度，并且管路的公稱通徑不小于蒸汽疏水閥的公稱通徑。

8、一個FT44-10/14/4.5浮球式蒸汽疏水閥的排水才能不能滿意要求時，可并聯裝置幾個蒸汽疏水閥。用在可能發生凍住的當?shù)兀斜匾x用防凍辦法。
