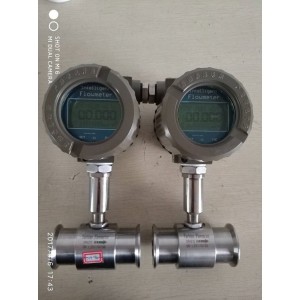

LWY液體渦輪流量計卡箍連接傳感器

手機掃描查看

LWY液體渦輪流量計卡箍連接傳感器
產品特點：
1．傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
2．結構簡單、牢固以及拆裝方便。
3．測量范圍寬，下限流速低。
4．壓力損失小，重復性好，精確度高。
5．具有較高的抗電磁干擾和抗振動能力。
 銘鴻自動化技術性能：
1.公稱通徑：（4～200）mm，DN-200以上選用插入式；
2.介質溫度：常溫型（-20～80）℃、高溫型（-20～150）℃；
3.環境溫度：（-20～55）℃；
4.準 確 度：±0.5%、±1％；
5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）；
6.供電電源：電壓：12V±0.144V, 電流：≤10mA；
7.輸出電壓幅值：高電平≥8V，低電平≤0.8V；
8.脈沖輸出型：傳感器至顯示儀表的距離可達250米；
9.4～20mA輸出型：變送器至顯示儀表的距離可達500米；
10.現場顯示型供電電源：3V（鋰電池供電，可連續使用3年）；
10.顯示方式：現場液晶顯示瞬時流量和累計流量；
11.現場顯示帶信號輸出供電電源：24V；4～20mA兩線制電流輸出，遠傳距離500米，可加裝RS485通訊功能。
流量表一公稱通徑
4正常流量范圍m3/h   0.04～0.25擴展流量范圍m3/h  0.04～0.4
6 正常流量范圍m3/h   0.1～0.6擴展流量范圍m3/h  0.06～0.6
10正常流量范圍m3/h  0.2～1.2擴展流量范圍m3/h  0.15～1.5
15正常流量范圍m3/h  0.6～6擴展流量范圍m3/h   0.4～8
20正常流量范圍m3/h  0.8～8 擴展流量范圍m3/h  0.45～9
25正常流量范圍m3/h  1～10擴展流量范圍m3/h  0.5～10
32正常流量范圍m3/h  1.5～15擴展流量范圍m3/h  0.75～15
40正常流量范圍m3/h  2～20擴展流量范圍m3/h   1～20
50正常流量范圍m3/h  4～40擴展流量范圍m3/h  2～40
說明：
DN4～DN10管徑的傳感器為螺紋連接，配有前后直管段和過濾器,醨大壓力為6.3MPa。
DN15～DN40管徑標配為螺紋連接，壓力為2.5MPa。醨大壓力為32MPa。
DN50～DN200管徑的傳感器為法蘭連接, 壓力為1.6MPa，高壓需定制。
DN4～DN40管徑如需法蘭連接，可定做。DN-15～DN-80可定制衛生型卡箍式連接。
