產品介紹

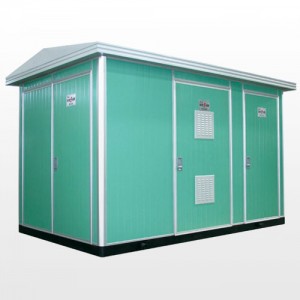

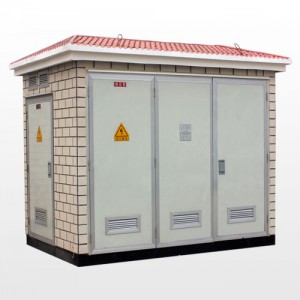

ZBW型箱式變電站又稱歐式箱變，產品符合GB17467-1998《高低壓預裝式變電站》和IEC1330等標準，作為一種新型供配電裝置，它比傳統土建變電站具有許多優越性。由于它體積小，占地面積小,結構緊湊，便于搬遷，因而大大縮短了基建的周期和占地面積，也減少了基建費用。同時，箱式變電站現場安裝簡單，供電迅速，設備維修簡單，無須專人值守，特別是它深入負荷中心，對提高供電質量減少電能損失，增強供電的可靠性以及對配電網絡改選都是十分重要的。箱變完成電能的變換，分配，傳輸，計量，補償，系統的控制，保護及通訊功能。
ZBW型變電站由高壓開關柜，低壓配電屏，配電變壓器及外殼四部分組合而成，高壓是空氣負荷開關，變壓器為干式變壓器或油浸式變壓器。箱體采用了良好的隔熱通風結構，外觀美觀大方，隔熱性能良好，且箱體設有上下通風的風道，戶外隔射對變壓器室及高低壓室造成的溫升可減少到最低限度。箱體內要裝設溫控強迫通風裝置以及太陽溫度自動控制裝置。各獨立單元裝置完善的控制，保護，帶電顯示和照明系統。
箱式變電站技術數據表
| 項目 | 單位 | 參數 | |
| 高壓單元 | 額定頻率 | Hz | 50 |
| 額定電壓 | kV | 6 10 35 | |
| 最高工作電壓 | kV | 6.9 11.5 40.5 | |
|
工頻耐受電壓 對地和相間/隔離斷口 |
kV | 32/36 42/48 95/118 | |
|
雷電沖擊耐壓 對地和相間/隔離斷口 |
kV | 60/70 75/85 185/215 | |
| 額定電流 | A | 400 630 | |
| 額定短時耐受電流 | kA | 12.5(2S) 16(2S) 20(2S) | |
| 額定峰值耐受電流 | kA | 32.5 40 50 | |
| 低壓單元 | 額定電壓 | V | 380 200 |
| 主回路額定電流 | A | 100～3200 | |
| 額定短時耐受電流 | kA | 15 30 50 | |
| 額定峰值耐受電流 | kA | 30 63 110 | |
| 支路電流 | A | 10 ～ 800 | |
| 分支回路數 | / | 1 ～ 12 | |
| 補償容量 | kVA R | 0 ～ 360 | |
| 變壓器單元 | 額定容量 | kVA | 50～2000 |
| 短路阻抗 | % | 4 6 | |
| 分接范圍 | / | ±2×2.5% ±5% | |
| 聯結組別 | / |
Yyn0 Dyn11 |
|
