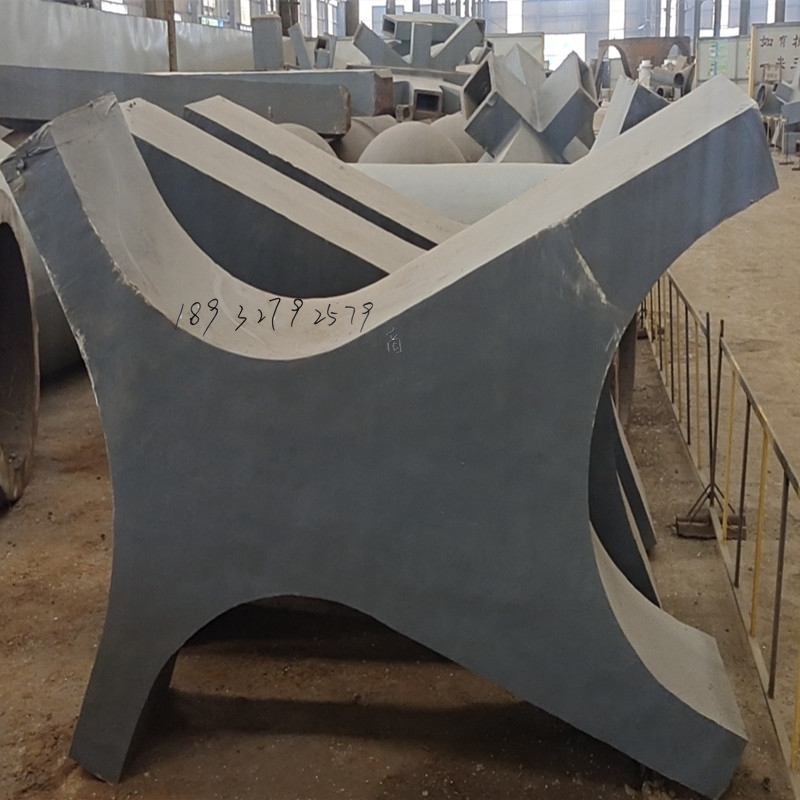

多角度鋼結構鑄鋼件鑄鋼節點

手機掃描查看

節點在鑄造工藝方面夾角部位應圓滑過渡，鑄鋼件設計應避免尖角或直角,且有利于氣體排出。

鑄鋼件節點中非實心部分大壁厚與小壁厚之比不宜大于3，變截面處宜光滑過渡。

鑄鋼節點一般應用于荷載較大、受力復雜的關鍵部位，其可靠性直接關系到整個工程結構的安全，十分重要
鑄鋼節點的細部設計在滿足承載能力的同時, 應考慮滿足鑄造、制作及焊接工藝要求。

鑄鋼件焊接應采用對接焊縫,盡量避免T形接頭,以降低焊接應力。

造型設計要考慮鑄鋼件鑄造時的鋼水流動性、壁厚敏感性，防止出現造型缺陷和粗大金屬組織；
受力分析要明確傳力路線、受力狀態和受力大小；采用ANSYS、MIDAS等有限元軟件建立三維實體模型，施加受力載荷，進行鑄鋼節點受力分析，檢查節點的變形和應力分布狀況，找出受力薄弱地方和應力集中點，評估節點承載的安全性或對節點造型及壁厚設計加以改進和完善。必要時需進行鑄鋼件足尺力學性能試驗并與理論計算分析對比，以證明節點設計滿足承載要求。
