點擊下圖片即可查看大圖

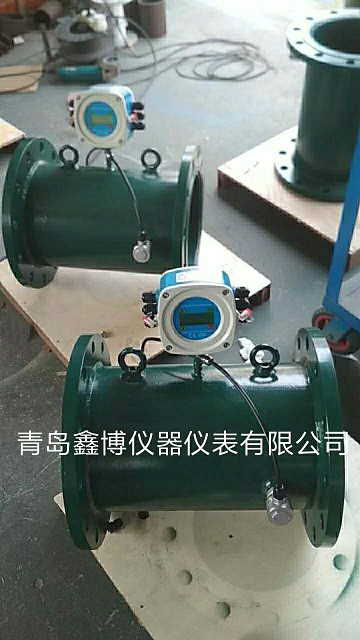

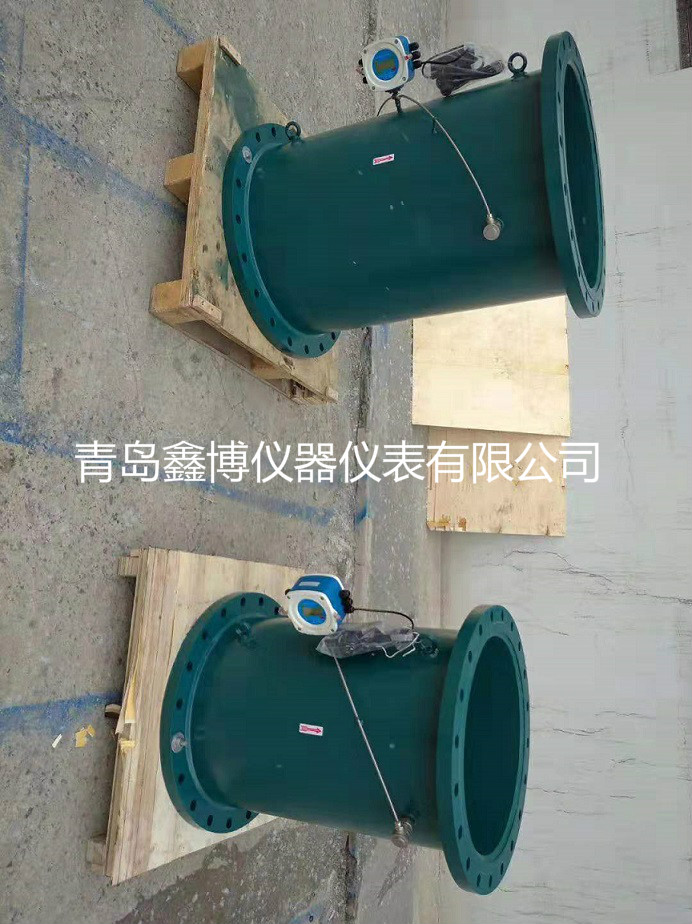

固定一體式超聲波流量計主機及傳感器均安裝在測量管道上。防護等級高，可達IP68。
廣泛應用于各種工業現場、水資源監測、農田灌溉等。操作簡單，可直接用磁性棒在主機外進行菜單操作，同時支持四鍵鍵盤菜單操作。配接溫度傳感器可實現熱量測量。征收水資源費，工業取水計量、企業內部計量、水業公司、自來水、污水廠、熱電、化工石油、能源、發電、環保用流量計、水表，使水政監察、企業用水有據可依，使工作輕松、規范；能實現遠傳，有利于遠程監控，計量產品的選擇！
特點:
高精度測量 測量精度優于±1%
測量范圍大 選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量
內置打印機 既可實現即時屏幕打印，還可以定時打印提前設定的多達20預想的測量結果
數據存儲 可將提前設定的多達20余項的測量結果存儲至SD卡內，便于數據的分析與統計
RS485 通訊接口 可將設置的參數和測量結果上傳至上位機
多種輸入、輸出信號 輸出信號：4-20mA、脈沖信號、繼電器信號；輸入信號：3路4-20mA
熱量測量 配接夾裝式溫度傳感器，可實現熱量測量
類 別 性能、參數
主 機 原 理 超聲波時差原理，4 字節IEEE754 浮點運算
精 度 流量：優于±1%
顯 示 可連接2×10背光型漢字或者2×20字符西文型液晶顯示器，支持中、英、意三種語言
信號輸出 1路4~20mA電流輸出，阻抗0-1K，精度0.1%
1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms）
1路繼電器輸出
信號輸入 3路4~20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號
可連接三線制PT100鉑電阻，實現熱量測量，
數據接口 隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議
管道情況 管 材 鋼，不銹鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里
管 內 徑 15-6000mm
直 管 段 傳感器安裝點滿足：上游10D，下游5D，距泵出口處30D（D 是指管徑）
測量介質 種 類 水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體
溫 度 標準探頭：-30～90℃，高溫探頭：-30～160℃
濁 度 10000 ppm 且氣泡含量小
流 速 0～±10 m/s
工作環境 溫 度 主機：-20～60℃，流量傳感器：-30℃～160℃
濕 度 主機：85%RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后）
電 源 8節內置1.2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作20小時，選配4-20mA輸出信號，可連續工作8小時。AC90~260V電源適配器，可實現不間斷測量。
功 耗 1.5W
