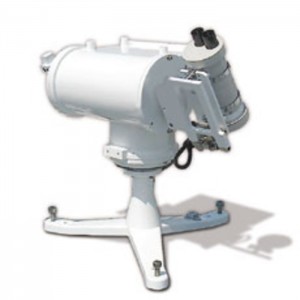

天空掃描儀 型號：MS-321LR 品牌：EKO
。
EKO天空掃描儀MS-321LR用于測量天空半球內145點的亮度和輻照度。這個傳感器具有11度的光圈和追蹤器，雙軸控制的設計使其可以同時測量亮度和輻照度的分布。此產品滿足滿足國際照明委員會（CIE）設計標準，是國際日照觀測計劃推薦使用產品。用于操作設備的軟件界面友好，便于操作。
。
【產品優點】：
?雙軸控制的設計使其可以同時測量亮度和輻照度的分布；
?滿足國際照明委員會（CIE）設計標準；
?國際日照觀測計劃推薦使用產品（International Daylight Measurement Programe）
?操作簡單，便于維護。
?。
【應用領域/Applications】：
?氣象預報及服務
?農業氣象及生態研究
?大氣環境監測和研究
?太陽能資源監測和評估
?光伏產業等
?建筑設計
。
【產品型號及參數/Specifications】：
|
MS-321 (Sensor) |
|
|
Sensitivity (Luminance) |
50 kcd/m2 (full scale) |
|
Resolution |
about 15 cd/m2 |
|
Sensitivity (Irradiance) |
300 W/m2·sr (full scale) |
|
Resolution |
about 1.0 W/m2·sr |
|
entire sky scanning time |
4 min/145 points |
|
resolution (angle) |
0.0036° |
|
accuracy (angle) |
0.2° |
|
MS-321 (Tracker) |
|
|
Motor |
Stepping motor |
|
Motor driving mode |
Half step |
|
Driving technology |
Harmonic Drive |
|
Pointing accuracy |
< 0.01° (Solar Elevation: 0 to 87°) |
|
Angle resolution |
0.009° |
|
Rotation angle |
Elevation-angle(-15° to +95°), Azimuth-angle(0° to +/-180°) |
|
Torque |
12 Nm |
|
Payload |
7kg balanced |
|
Tracking mode |
Sun-sensor mode and Calculation mode are automatically switched. |
|
Tracking accuracy of Sun-sensor mode |
+/- 0.01° |
|
Sun-sensor field of view |
+/- 15° |
|
Environmental Protection |
IP65 |
|
Temperature range |
From -40 to +50°C |
|
Altitude for solar position calculation |
No Limitation |
|
Communication |
RS-232C, 9600bps, 8N1 |
|
Power requirement |
AC100 to 240V, 50/60Hz, 20W; DC18 to 30V, 15W for DC optional Sun Tracker |
|
Dimension |
430(W) x 380(D) x 440(H) mm |
|
Weight |
12.5 kg |
