安科瑞管廊項目用 PZ72L-E4/TH 液晶多功能電能表

手機掃描查看

安科瑞 華梅超

PZ系列可編程智能電測表

一、PZ系列交流檢測儀表

1.概述

該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。

2.型號說明

3.技術指標

4.產品規格

·48型產品規格

·72型產品規格

注：

(1)“■”為標配功能，“□”為選配功能；

(2) PZ72(L)-AI、AI3、AV、AV3、F、P、E的J(繼電器越限報警輸出)與第二路開關量輸出復用，其他型號J功能的數量與開關量輸出一致；

(3) PZ72(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；

(4) PZ72(L)-E4(/H)在選配KC(2DI/2DO)功能時具備一路有功電能脈沖信號輸出端口，無輔助功能時具備兩路脈沖輸出端口。

(5) PZ72-F帶1路模擬量輸出，PZ72L-F不帶模擬量輸出。

·80型產品規格

（一）

（二）

注：

(1)“■”為標配功能，“□”為選配功能；

(2) PZ80(L)-AI、AI3、AV、AV3、F、P、E的J(繼電器越限報警輸出)功能與第二路開關量輸出復用，其他型號J功能的數量與開關量輸出一致；

(3) PZ80(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；

(4) PZ80(L)-E3(4) (/H)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO)功能時無脈沖信號輸出端口，無輔助功能時具備兩路脈沖輸出端口；

(5) PZ80(L)-AI3、AV多可帶3路模擬量輸出，PZ80-F帶1路模擬量輸出，PZ80L-F不帶模擬量輸出。

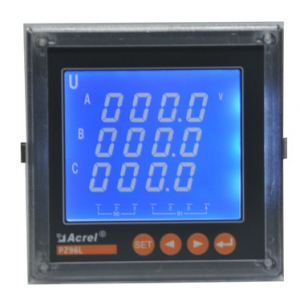

·96型產品規格

（一）

（二）

注：

(1)“■”為標配功能，“□”為選配功能；

(2) 繼電器越限報警（J）功能的數量與開關量輸出數量一致；

(3) PZ96(L)-E3(4)在選配4DI功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口，在選配（2M、4DI2DO2M2C）功能或無輔助功能時具有兩路脈沖信號輸出端口；

(4) PZ96(L)-AI、AI3、AV、AV3可帶3路模擬量輸出，PZ96(L)-P3(4)、E3(4)、PZ96L-E4/H可帶2路模擬量輸出，PZ96-F帶1路模擬量輸出，PZ96L-F不帶模擬量輸出。

(5) 選配事件記錄功能時，必需為液晶表且配置DI或DO功能。

·42型產品規格

注：

(1)“■”為標配功能，“□”為選配功能；

(2) 繼電器越限報警（J）功能的數量與開關量輸出數量一致；

(3) PZ42(L)-E3(4)在選配KC(8DI/2DO)功能時無脈沖信號輸出端口。

(4) PZ42(L)-AI、AI3、AV、AV3可帶3路模擬量輸出，PZ42(L)-P3(4)、E3(4)、PZ42L-E4/H可帶4路模擬量輸出，PZ42-F帶1路模擬量輸出，PZ42L-F不帶模擬量輸出。

(5) 選配事件記錄功能時，必需為液晶表且配置DI或DO功能。

5.外形尺寸
