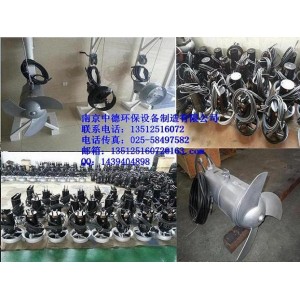

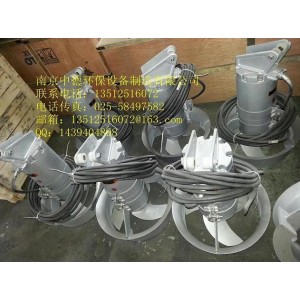

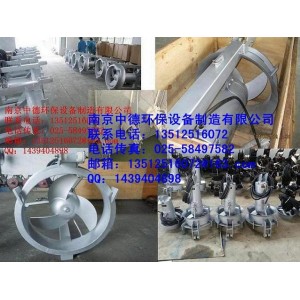

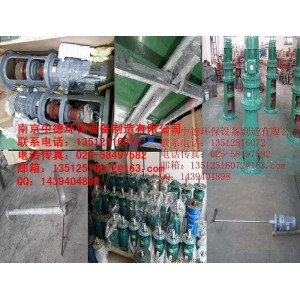

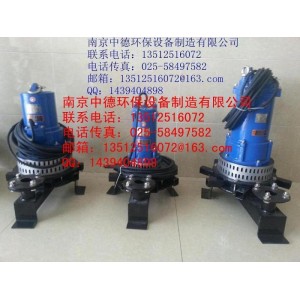

1.設備名稱   QJB不銹鋼潛水攪拌機

2.主要技術參數

3.用途

   QJB不銹鋼潛水攪拌機廣泛適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、污泥混合液、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀及產生死角。

4.特點

    結構緊湊、安裝方便、操作簡單、易于維修、配套電機功率小、無噪音，可以隨便裝置。

5.適用范圍

QJB不銹鋼潛水攪拌機在下列條件下應能正常連續運行

1）最高介質溫度不超過40°C;

2）介質的PH值在5—9之間;

3）液體密度不超過1150kg/m³;

4）長期潛水運行，潛水深度一般不超過20m;

池容積在1000-3000m³，粘度可達到50cP；池容積在500-700m³，粘度可達1000cP。

6．性能原理

電機能在全浸沒條件下連續運行、間隙運行和長期停止狀態（正常工藝停機）后恢復運行，攪拌器在整個運行過程中保持平穩狀態，無故障運行時間不少于10000小時，每日能連續24小時運行或間隙運行。

6.1導軌系統

導軌系統可自由調整攪拌器的提升和下降，并無需排空水池情況下拆卸和安裝攪拌器，攪拌器全部的重量受力在一個支架上，并且這個支架可承受攪拌器產生的推力。

6.2電機殼體

攪拌器的電機殼體由優質不銹鋼制造，殼體厚度足以承受何載，其表面加工平整光滑。

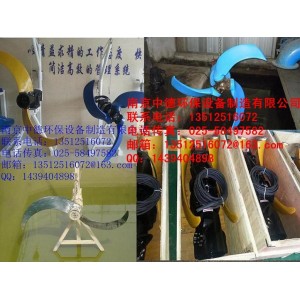

6.3葉輪

葉輪用不銹鋼制造，且經動平衡實驗。葉輪與軸之間裝有鎖定裝置，以防轉動時松動，葉片設計為三片式，具有自清潔及免振功能。

6.4軸

攪拌器的電機和葉輪采用直聯式傳動方式，軸由不銹鋼制造，軸能承受所有軸向和徑向載荷，軸承的設計壽命不少于100000小時，葉輪軸完全與攪拌介質隔離。

6.5軸封

采用兩個相互獨立高質量機械密封，機械密封面材料均采用耐腐蝕碳化鎢，機械密封的使用壽命不低于25000小時。

6.6電機

潛水攪拌機的電機為三相鼠籠異步電機，防護等級為IP68，絕緣等級為F，潛水電機可連續運行，每小時可啟動至少10次，潛水電機與攪拌器應是同一廠家制造。

6.7電纜和電纜密封

電機配有控制和動力水下電纜，為了打動最大限度地保護電機，即使在偶然的不正常運行情況下，電纜損壞且電機仍在水下，電纜進口也不允許有濕氣進入電機和接線盒，電纜進口宜采用三道密封，內側采用單芯電纜剝皮并鍍錫后嵌入樹脂中，中間整個電纜嵌入樹脂中，最外部用長橡膠環密封，電纜密封組件應做成一集成。

6.8攪拌器保護

電機繞組上裝有溫度傳感器以監測電機繞組過熱，在攪拌器中應設置泄露和濕氣保護傳感器，應能監測并在攪拌器出現嚴重損壞前發出報警信號。

6.9安裝提升系統

安裝提升系統包括導軌、提升索、水上提升支架和電纜固定件等。攪拌機殼體結構有方便固定提升索的設計或配置。安裝攪拌器也不必要把池子放空。

7. 主要材料

機殼                        不銹鋼（304）

葉輪                        不銹鋼（304）

主軸                        2Cr13

機械密封                    耐腐蝕燒結碳化鎢--碳化鎢

導軌                        不銹鋼（304）

提升索、鏈                  不銹鋼（304）

手動卷揚                    不銹鋼（304）

螺栓、螺母、墊圈            不銹鋼（304）

8．電控箱

8.1控制箱結構

控制箱為室外落地式安裝，可前檢修、前開門；電纜進出線為下進，下出線方式；防護等級為IP55。

8.2控制箱功能

機旁控制箱用于控制潛水攪拌機的開/停，動力及信號電纜的轉接；

控制箱內包括動力及信號接線轉接端子排，潛水攪拌機故障信號轉換裝置，帶手動復位功能，“急停”按鈕，啟動及停止按鈕，信號燈等元件。

箱內動力及信號電纜轉接端子的選擇與設備功率配套。

8.3檢查和驗收

攪拌器的葉輪經動、平衡實驗，并提交有關檢測報告。

現場安裝后進行2個小時的負荷實驗，以證明攪拌器是否符合技術要求。

9. QJB不銹鋼潛水攪拌機配套范圍

   *  裝配完整的QJB型潛水攪拌機；

*  電機托架、限位吊鉤、導軌、起吊架、緊固件等；

*  10米水下電纜、電纜夾、電纜接線盒；

*  臂式起吊架;

*  所有連接附件、地腳螺栓、備品備件；

*  就地控制箱。
