1/4卡套穿板式接頭主要用途有那些呢？卡套穿板接頭主要起到的作用是可以通過旋轉接頭上六角螺母來夾住扳，從而起到一個固定作用。假如咱們管路上的設備經常處于顛簸，震動或者容易變形的情況，那咱們就可以旋轉穿板式接頭了。
卡套穿板接頭轉內螺紋使用方法是什么呢？
1/4卡套穿板式接頭具體操作步驟分以下幾步
1， 鋸下合適長度的無縫鋼管，去除端口處毛刺。管子端面要與軸線垂直，角度公差不大于0.5°。如果管子需要折彎，則從管子端面至彎曲部位的直線段長度不能少于三倍螺母長度。
2， 把螺母和卡套套在無縫鋼管上。注意螺母和卡套的方向，不要裝反了。
3， 在預裝配接頭體螺紋和卡套上涂上潤滑油，把管子插入接頭體， （管子一定要插到底）用手旋緊螺母。
4， 擰緊螺母直至卡套卡住管子，這個轉折點可以通過擰緊力矩的增加感覺到(壓力點)。
5， 達到壓力點后，再將壓緊螺母擰緊1/2圈。
6 ，將預裝配接頭體拆下，檢查卡套刃邊的嵌入情況，可見的突起帶必須填滿卡套端面的空間。卡套可以稍旋轉，但不能軸向推移。
7， 最終安裝，將實際安裝中的接頭體的螺紋涂上潤滑油、壓緊螺母與之配合擰至可感覺到的擰緊力增加為止.接著再擰緊1/2圈安裝完畢。
1/4卡套穿板式接頭參數：
公稱壓力：0.6Mpa~80Mpa 適用溫度：≤780℃
用介質：油﹑水﹑氣等非腐蝕性或有腐蝕性介質。
產品選料：全部鍛造管件熱處理。
配 管：￠3～￠45的普通級精度管
連接口尺寸：1/8、1/4”、3/8、1/2”、3/4”、1”、11/2”、Φ3、Φ6、Φ8、Φ12~Φ45
尺寸范圍從 1/16" 至 2" 或 2 mm 至 50 mm。

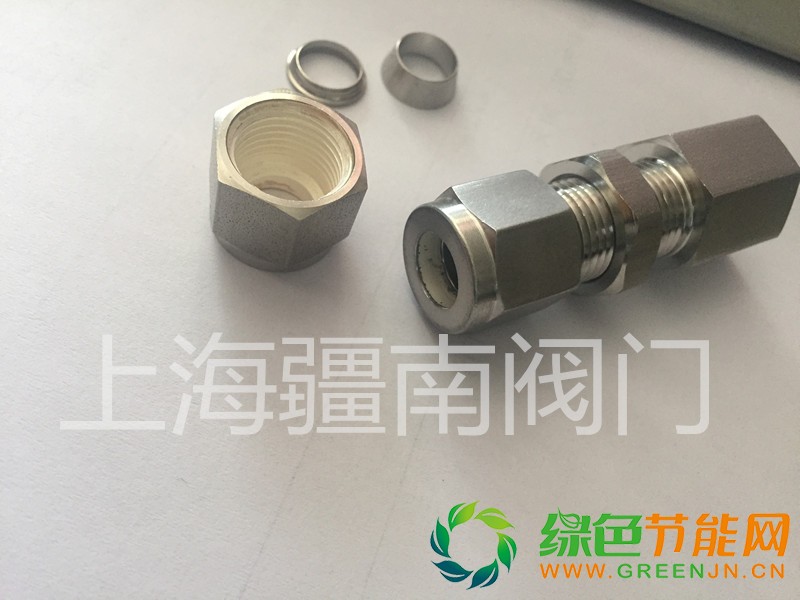

1/4卡套穿板式接頭實物展現：
使用卡套接頭，卡套終端接頭，您需要預備的工具有割管器，毛刺去除器，彎管器。這是裝配卡套穿板接頭時具備的具備工具。
