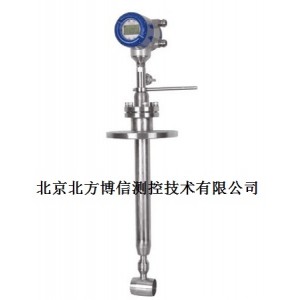

北京流量計生產安裝廠家BX-LBGB 靶式流量計

手機掃描查看

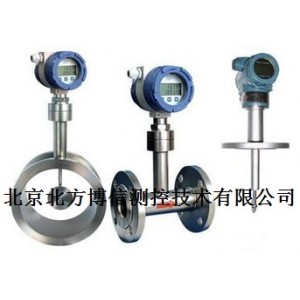

靶式流量計的結構形式：

1、法蘭管道式

1.1、高溫法蘭管道式      1.2、低溫法蘭管道式

1.3、常溫法蘭管道式      1.4、溫度、壓力補償法蘭管道式

【流量計產品原理】

  LBGB系列智能靶式流量計是在傳統力傳感器的基礎上，隨著新型傳感器、電子技術的發展研制開發成的第三代電容力感應式流量計，具有很高的靈敏度、準確度，量程范圍寬。

當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ.V2/2
式中：F ——阻流件所受的作用力（kg）
      Cd——物體阻力系數
      A ——阻流件對測量管軸向投影面積(mm2)
      ρ ——工況下介質密度（kg/m3）
      v ——介質在測量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF，由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量。

SST系列智能流量計以其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性。

 ◆ 管徑范圍寬：Φ15~Φ500至更大；
 ◆ 溫度范圍廣：-196 ~ 500℃；
 ◆ 適用多種介質：氣體、液體（包括高粘度液體、原油、漿體）、蒸汽；
 ◆ 適用于低流速介質，其可測量最低流速為0.08m/s。

【靶式流量計參數】
