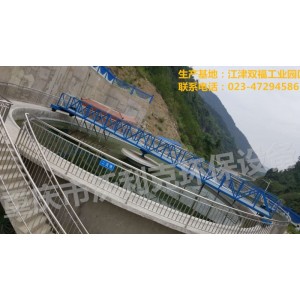

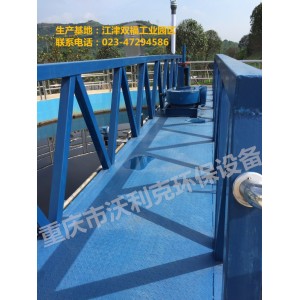

重慶沃利克中心傳動刮泥機

中心傳動刮泥機原水經中心配水筒布水后呈輻射流向池子周邊溢水槽，隨著流速的降低，水體中的懸浮物被分離而沉降
于池底，上清液通過溢流堰板由出水槽排出池外

工作原理
通過減速驅動和懸掛式組件的傳動，由刮板將污泥刮集到中心集泥槽，依靠靜水壓力或泵排出池外。采用中間進水和排
泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置。

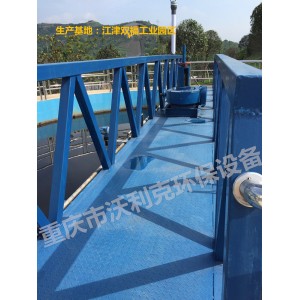

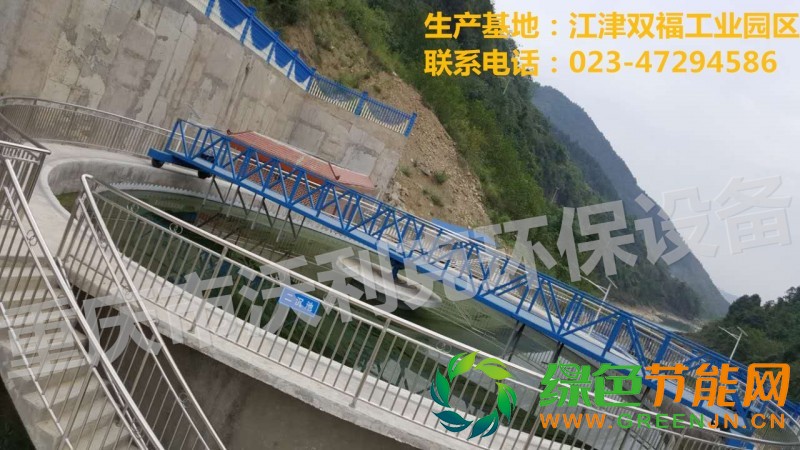

中心傳動刮泥機主要有減速驅動機構、傳動立軸、刮臂、水下軸承及集泥槽刮板等部件組成，整臺刮泥機的荷載都作用
在固定橫跨池徑的工作橋中心。
原水經中心配水筒布水后呈輻射流向池子周邊溢水槽，隨著流速的降低，水體中的懸浮物被分離而沉降于池底，上清液
通過溢流堰板由出水槽排出池外。通過減速驅動和懸掛式組件的傳動，由刮板將污泥刮集到中心集泥槽，依靠靜水壓力
或泵排出池外。采用中間進水和排泥，周邊排水，保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載
保護裝置；

特點
1、傳動部分采用電氣和機械雙重過載保護，運行更加安全可靠。
2、水下部分采用不銹鋼，耐腐蝕使用壽命長。

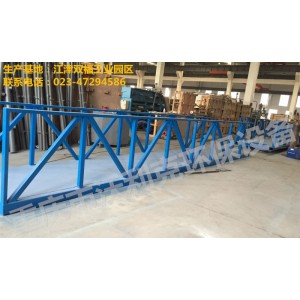

3 結構簡單，重量輕：由于采用桁架結構，比傳統機構重量大大減輕。
4 維護簡單、方便，運行費用低。
5 新型的傳動機構，減速機采用擺線針輪減速機，安裝方便、結構簡單緊湊、效率高。
6 電氣元件均采用戶外型，安全可靠，可隨機控制或遠程控制。
7 可按用戶特定尺寸制造，與水接觸的部件亦可用不銹鋼制作。

主要結構
本中心傳動刮泥機主要由驅動裝置、主軸、欄桿、鋼梁、豎向柵條、支撐、刮泥板、溢流堰板、拉桿、小刮刀、水下軸
承、穩流筒、電控箱等部件組組成。

應用領域
本中心傳動刮泥機可廣泛應用于城市、化工、輕紡、冶金等行業的污水處理工程中。其結構合理、效率高、操作維修方
便，是一種較理想的污水處理工程配套

折疊主要性能
(1)池底刮泥，驅動裝置采用減速驅動機構傳動，結構緊湊，機械效率高;
(2)斜交型刮泥板，連續性好、集泥的效率高;不銹鋼刮泥板底下再安裝刮泥橡膠板，保證刮泥干凈，不會有浮泥現象發
生。
(3)池底坡比1:10，刮泥時污泥阻力可忽略不計。
(4)主梁選用方鋼制作，結構強度大，采用熱鍍鋅后噴面漆工藝，防腐性能強。主梁也可以直接使用混凝土澆筑，投資
更節省。
(5)操作簡單，可實現遠程控制。

結構形式
BYZXN型中心傳動濃縮(刮泥)機主要有減速驅動機構、傳動立軸、刮臂、濃縮柵條及集泥槽刮板等部件組成。整臺濃縮
機的荷載都作用在固定橫跨池徑的工作橋中心。

設備的調試與運行
1開機前的準備工作：應檢查減速機是否加油至正常油位，運行部位是否有異物卡住水面上不應有木塊等異物，以免運行
中出現故障。
2接通電機電源，檢查正反轉向。
3減速機內機油使用一個月后，需換油一次，以后每年只需換一次油。
4、設備運行過程中應經常注意運行是否正常。發現問題應及 時停止運行，進行檢查。
5、在括渣機工作時嚴禁將手放在軌道上。
