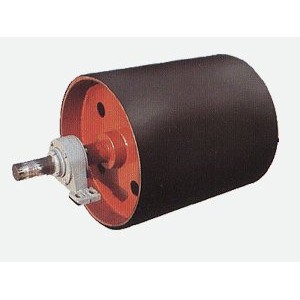

傳動滾筒是帶式輸送機傳遞
動力的主要部件，其驅動帶式輸送機的方式有單滾筒、雙滾筒及多滾筒之分。單滾筒多用于功率不太大的輸送機上，如煤礦地面運輸及選煤廠等處。井下帶式輸送機一般均采用雙滾筒，以使輸送機結構緊湊。

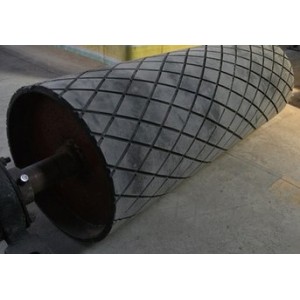

動滾筒從制作材料上來分有鋼板卷制焊接、鑄鋼及鑄鐵3種。從結構型式上來分有裝配輻板式、輻條式、整體輻板式3種。另外，滾筒表面也有光面、包膠、鑄膠等型式；其中，以鋼板焊接裝配輻板式鑄膠滾筒應用最為廣泛。
改向滾筒(bendpulley)又叫導向滾筒，是常見的皮帶輸送機關鍵部件，主要用于改變輸送帶的運行方向或壓緊輸送帶使其增大與傳動滾筒的包角。
特點
改向滾筒具有結構緊湊、重量輕、占用少、性能可靠、外型美觀、使用安全方便、在粉塵大、潮濕泥濘等惡劣條件下仍能正常工作的特點。
結構
滾筒為圓柱形的零件，分驅動和從動輥。廣泛應用于如圓網印花機、數碼打印機，輸送設備，造紙和包裝機械等各類傳動輸送系統中。通常采用無縫鋼管制成，也有視不同工藝需要采用諸如鋁合金6061T5，304L/316L不銹鋼，2205雙相不銹鋼，鑄鋼件，實心鍛打合金鋼芯為材料的。
2選型要點：
1、滾筒材質根據用戶需要選用碳鋼鍍鋅、鍍鉻、鍍鎳、鑄膠（包膠）或不銹鋼、鋼制塑鋼等不同材質。
2、碳鋼機身表面處理可根據用戶要求選擇噴涂、噴塑、烤漆等，不銹鋼機身可選擇鏡面拋光、亞光、噴沙、拉絲等處理。
3、有速度調節要求的用戶可選擇變頻調速或采用無級變速的減速電機。
選型參考：
1、應首要根據載重量確定選用不同材質和型號的滾筒；
2、食品行業應優先選擇全不銹鋼機身和不銹鋼滾筒；
3、一般輸送機滾筒頂面高度略低于機身側面高度，有特殊要求的用戶可考慮機身側面高度高于滾筒頂面高度或高度相同，根據需要可設置側面擋板、擋邊、護欄。
4、用戶在詢價和選型時，請盡量提供詳細的包括物料名稱、料性、包裝尺寸、機器材質、大致尺寸、速度和輸送量等要求。
