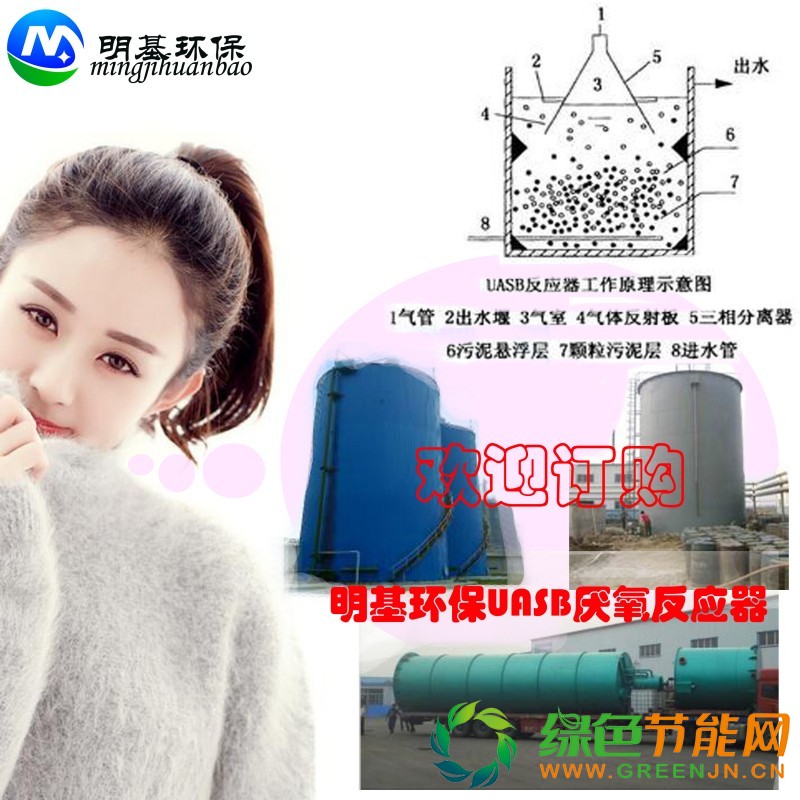

四川綿陽uasb厭氧反應器原理圖

手機掃描查看

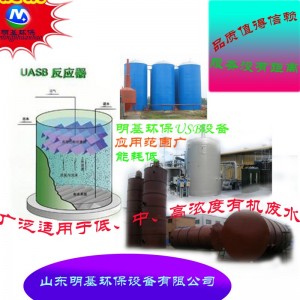

UASB反應器廢水被盡可能均勻的引入反應器的底部，污水向上通過包含顆粒污泥或絮狀污泥的污泥床。厭氧反應發生在廢水和污泥顆粒接觸的過程。在厭氧狀態下產生的沼氣（主要是甲烷和二氧化碳）引起了內部的循環，這對于顆粒污泥的形成和維持有利。在污泥層形成的一些氣體附著在污泥顆粒上，附著和沒有附著的氣體向反應器頂部上升。上升到表面的污泥撞擊三相反應器氣體發射器的底部，引起附著氣泡的污泥絮體脫氣。氣泡釋放后污泥顆粒將沉淀到污泥床的表面，附著和沒有附著的氣體被收集到反應器頂部的三相分離器的集氣室。

　　UASB厭氧反應器應用范圍

　　該反應器可以有效地處理有機廢水，如酒精廠廢水、檸檬酸廠廢水、啤酒廠廢水、制藥廢水等，同時產生沼氣。

一、工藝技術簡介

　　　　采用厭氧法處理高濃度有機廢水，其優越性逐步得到人們的承認和重視，近年來厭氧技術得到很快發展，UASB厭氧處理工藝設備中上向流厭氧污泥來以其構造簡單、處理效率高、效果好、適用范圍廣、占地面積小、處理成本低、投資省而被大量采用。

　　二、工藝原理

　　　　UASB反應器的上部設置氣、固、液三相分離器，下部為污泥懸浮層區和污泥床區，廢水由反應器底部均勻泵入污泥床區，與厭氧污泥充分接觸反應，有機物被厭氧微生物分解成沼氣。液體、氣體與固體形成混合液流上升至三相分離器，使三者很好地分離，使80﹪以上的有機物被轉化為沼氣，完成廢水處理過程。其優勢主要體現在顆粒污泥的形成使反應器內的污泥濃度大幅度提高，水力停留時間因此大大縮短，從而提高運行效率。

技術優點

　　 (一)可處理高濃度廢水，特別是對一些較難降解的大分子有機物有很好的去除效果，而好氧對此效果不明顯；

　　（二） 不需要供氧，大大降低運行費用，能耗僅為好氧處理工藝的10-15%，且厭氧過程產生可再生能源——沼氣；

　　（三） 污泥產生量比好氧過程少5～20倍，UASB內污泥濃度高，平均污泥濃度為20－40gVSS/1；不會產生污泥膨脹，剩余污泥量少，污泥易處理；

　　（四） 有機負荷率高，水力停留時間短，采用中溫發酵時，容積負荷一般為10-20kgCOD/m3.d左右；反應器容積和系統占地小，投資少。工程實踐證明，當污水COD濃度大于4000mg/L時，厭氧處理就比好氧處理更加經濟。

　　（五） 無混合攪拌設備，靠發酵過程中產生的沼氣的上升運動，使污泥床上部的污泥處于懸浮狀態，對下部的污泥層也有一定程度的攪動；污泥床不填載體，節省造價及避免因填料發生堵賽問題；

　　（六） 操作簡單、運行方便、易于維護管理。

原理

UASB反應器廢水被盡可能均勻的引入反應器的底部，污水向上通過包含顆粒污泥或絮狀污泥的污泥床。厭氧反應發生在廢水和污泥顆粒接觸的過程。在厭氧狀態下產生的沼氣(主要是甲烷和二氧化碳)引起了內部的循環，這對于顆粒污泥的形成和維持有利。在污泥層形成的一些氣體附著在污泥顆粒上，附著和沒有附著的氣體向反應器頂部上升。上升到表面的污泥撞擊三相反應器氣體發射器的底部，引起附著氣泡的污泥絮體脫氣。氣泡釋放后污泥顆粒將沉淀到污泥床的表面，附著和沒有附著的氣體被收集到反應器頂部的三相分離器的集氣室。置于 集氣室單元縫隙之下的擋板的作用為氣體發射器和防止沼氣氣泡進入沉淀區，否則將引起沉淀區的絮動，會阻礙顆粒沉淀。包含一些剩余固體和污泥顆粒的液體經過分離器縫隙進入沉淀區。

由于分離器的斜壁沉淀區的過流面積在接近水面時增加，因此上升流速在接近排放點降低。由于流速降低污泥絮體在沉淀區可以絮凝和沉淀。累積在三相分離器上的污泥絮體在一定程度上將超過其保持在斜壁上的摩擦力，其將滑回反應區，這部分污泥又將與進水有機物發生反應
