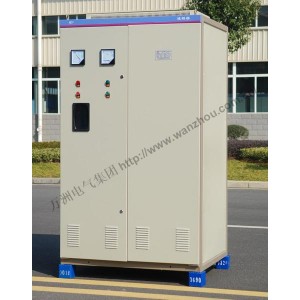

WP系列靜止式進相器/進相機

■ 應用范圍

適用于繞線式交流異步電動機所拖動恒轉矩負載和變轉矩負載的功率因數就地補償。具有降低定子電流，減少繞組溫升，提高電動機功率因數，降低損耗等功效。

■　工作原理及特點

● 采用微型計算機和交—交變頻技術，通過電力電子器件生成與電動機轉子電勢同頻、相位互差90°、幅值相當的一個三相電源，串入轉子回路中，改變轉子側的功率因數，進而改變定子側的功率因數，達到無功補償的目的；

● 全數字化設計、高精度、高可靠性； 具有獨立于電動機外的工作系統，無需停止電動機便可進行調試、維護維修；

● 對轉子電流自動跟蹤，使用范圍寬，恒轉矩負載和變轉矩負載都可使用；

● 可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%以上；

● 降低電機定子電流10%～20%，降低線損、銅損20%-30%；

● 節能降耗效果顯著，半年左右可收回成本。

■ 主要技術參數

● 電機功率因數：達到0.95以上（或是提高20％以上）；

● 電機定子電流：降低10%～20%；

● 電機繞組溫升：下降10％以上；

● 保護等級：IP20、IP30。

■ 符合標準

● 電控設備 第二部分；

裝有電子器件的電控設備GB3797－1989；

●  WP型禁止式進相器Q/XWZ1-2000

■ 使用環境條件

● 環境溫度：－40℃～＋50℃；

● 空氣相對濕度不超過90％；

● 海拔高度不超過2000m (海拔2000m以上的可根據具體工況特殊設計)；

● 地面傾斜度不大于5°；

● 安裝地點無火災、爆炸危險，無化學腐蝕及劇烈振動。

注：若有特殊使用條件，請在訂貨時與制造商申明、協商。

■ 訂貨須知

訂貨時請提供下列資料：

●　電動機型號、額定功率、定子電流、定子電壓、轉子電流、轉子電壓、額定功率因數cosø；

●　柜體表面顏色；

●　根據用戶需要，可配套提供本公司高、低壓開關柜、WYQ系列液體電阻起動器；

●　若用戶有特殊要求，請與我公司協商訂貨。
