概述DF1151DP/GP遠傳差壓/壓力變送器通過安裝在管道或容器上的遠傳裝置來感受被測壓力，該壓力經毛細管內的灌充硅油（或其它液體）傳遞到變送器的主體，可避免被測介質直接和變送器的隔離膜片接觸。適用于腐蝕性或粘性液體壓力或液位的測量。電容式液位變送器是為汽車油箱、油罐車、鐵路機車、容器上的遠傳裝置的精確測量而量身定做的專用傳感器儀表。整機無任何可動或彈性部件，耐沖擊、安裝方便、可靠性高、精度高、性能穩定；可安裝在各種場合對汽油、柴油、液壓油等油位進行準確的測量，也適用于各種非導電液體的測量。在現場條件特別惡劣，電磁干擾特別嚴重、攪拌特別厲害情況下測量導電介質也可以采用此類產品。

一、適用場合

1、 需要將高溫介質與變送器隔離。

2、 對變送器敏感元件有腐蝕性作用。

3、 懸浮液體或高粘度介質。

4、 密封壓力容器液位測量。

5、 更換被測介質需要嚴格凈化測量頭。

6、 測量頭必須保持清潔衛生。

7、被測介質由于環境或流程溫度變化而固化或結晶。

注意：真空場合不宜采用遠傳變送器

二、特點

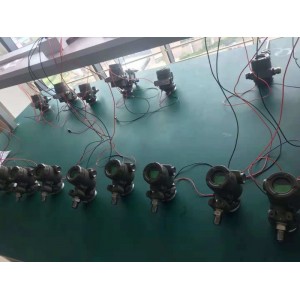

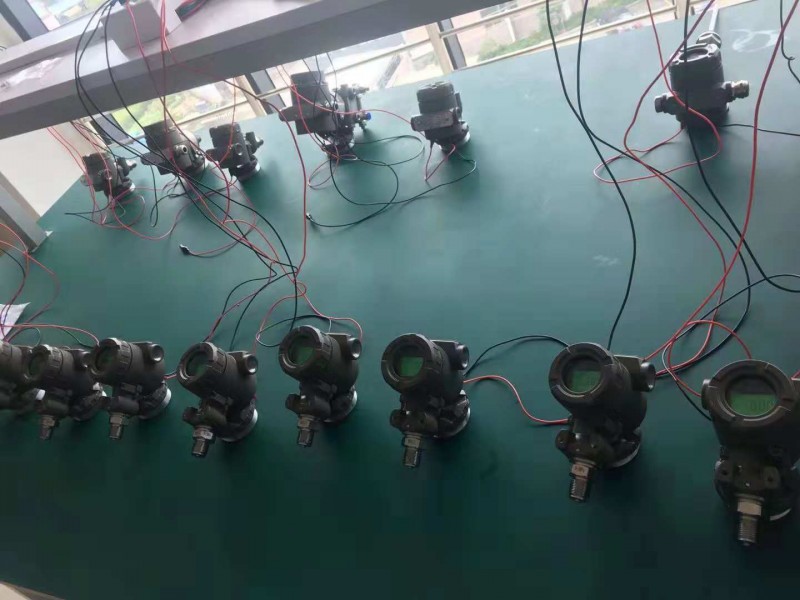

逐臺進行模擬“在線運行”考核，保證變送器在極限環境溫度、介質溫度和工作壓力(包括正壓或真空)下，穩定而可靠地工作。

 采用“動態型面”遠傳膜片結構，超載后膜片不會受損；長期工作后精度不會發生變化。

 選用全熔焊和剛性密封結構的灌充系統，根除了漏油現象的發生。

 設計新穎的毛細管結合部件，使毛細管得到可靠的保護，在現場使用不易折斷。

 品種、形式尺寸多樣的遠傳裝置，以及豐富的灌充液種類，可以滿足各種不同場合的測量需要。

 可提供各種特殊需要產品，包括高溫、高真空、快響應和接液膜片表面噴涂特氟隆涂層的遠傳差壓/壓力變送器。

三、 技術參數

 變送器的主體結構與差壓、壓力變送器相同，通用技術參數參照第11～12頁。

 遠傳差壓變送器的靜壓和遠傳壓力變送器的工作壓力還取決于選定法蘭的規格。

 遠傳裝置的工作溫度，由所選擇的灌充液種類確定。

技術參數

標準量程:50  100  200  300  500  700  1000  1500  2000  2500  3000  3500  4000 4500  5000

探頭直徑：￠16、￠12

技術指標

信號輸出：4~20Ma 0~5VDC 0~10VDC

信號線規格：2線 3線 3線

供電電壓：11~33VDC/18~33VDC精度（非線性、滯后、重復性）0.25%, 0.5%

零點溫度漂移0.05%/10℃

靈敏度溫度漂移0.05%/10℃

長期穩定性（1年）0.1%Span

耐壓范圍-0.1MPa－32MPa

探極耐溫-50－250℃

介質兼容性與316 L不銹鋼兼容的各種介質

防護等級IP65

材料：316L
