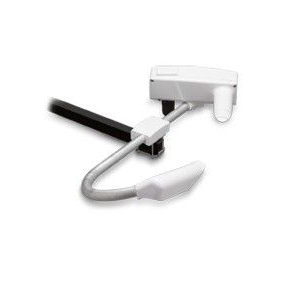

PWD20 能見度傳感器
PWD20 能見度傳感器
PWD20 能見度傳感器簡介
PWD20 能見度傳感器是測量天氣現象類型，能見度 (氣象光學, MOR)，降水強度和類型的的光學傳感器。 原理為前散射測量。散射光的粒子直徑約等于光的波長單位，而散射強度大小與光波束的衰減成正比。
大的粒子既是反射體，又是折射體。它們對氣象光學（ MOR ）的影響必須被分別處理。通常，這些粒子是微小的降水滴。PWD22的光路可以通過快速的信號變化探測各個微小降水滴。通過對信號大小變化進行分析，PWD22的軟件計算出降水強度。強度與降水粒子的體積成正比。
光學信號中也包含一些關于降水類型的信息，但不足以單獨作為可靠判斷的依據，還需要其他信息，尤其是在很弱的降水或刮風的條件下。PWD22的RAINCAP感雨器獨立估測降水的含水量。下雨時，含水量與光學體積相等，下雪時含水量只有光學體積的10分之1。這一10倍的差別可以區分雨和雪。
PWD22是一個智能的，多參數的傳感器用于自動天氣觀測系統。它結合了前散射能見度儀和天氣現象的傳感器的功能。PWD22可以測量液態和固態降水強度和累計量。如果增加一個背景亮度計，它還可以測量環境亮度。適合用于自動氣象站，尤其是要求功耗低的場合。
|
PWD 傳感器系列的型號和性能表 |
|
|
型號 |
性能 |
|
能見度傳感器 PWD10 |
能見度范圍為 10 m～2000 m |
|
現時氣象檢測器 PWD12 |
能見度范圍為 10 m～2000 m 4 種不同的降水類型 |
|
能見度傳感器 PWD20 |
能見度范圍為 10 m～20000 m |
|
能見度傳感器 PWD50 |
能見度范圍為 10m～35000m |
|
現時氣象檢測器 PWD22 |
能見度范圍為 10m～20000m 7種不同的降水類型 |
|
現時氣象檢器 PWD22M |
適用于 Vaisala TACMET 觀測站 |
|
現時氣象檢測器 PWD52 |
能見度范圍為 10 m～35000 m 7種不同的降水類型 |
技術數據
能見度測量參數
測量范圍MOR：10～2000 m (PWD10)
精度：±10%, 10～2000 m ；
測量范圍MOR：10～20000 m (PWD20)
精度：±10%, 10～10000 m ；
±15%，10km ～20km
測量范圍MOR：10～35000 m (PWD50)
精度：±10%, 10～10000 m ；
±20%，10km ～35km
儀器一致性：+ 5%
時間常數：60 seconds
更新間隔：15 seconds
天氣現象測量參數
降水探測靈敏度：小于0.05 mm/h，10分鐘內
天氣類型識別：7種降水類型（雨，凍雨，毛毛雨，凍毛毛雨，雨加雪，雪，冰粒）
降水(未知類型) ：霧 (輕霧)、霾 (煙、沙) 或晴朗
天氣類型報告：WMO 代碼表 4680
降水代碼字母，美國天氣局
降水強度測量范圍：0.00～99.99 mm/h
降水量測量范圍：0.00～99.99 mm
新雪量范圍：0.00～999 mm
