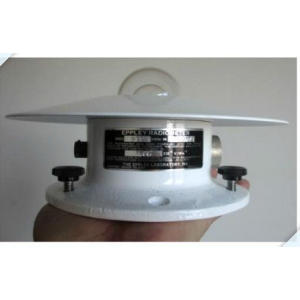

PSP/SPP  總輻射傳感器

PSP/SPP  總輻射傳感器介紹

    PSP/SPP  總輻射傳感器是世界氣象組織（WMO）副基準輻射表，用于測量太陽和天空輻射，適應很寬的波長范圍。它由一個組合熱電堆電路組成，可以很好的抵抗機械震動和打擊。傳感器的接收器上有一層Parson's黑漆，底部為一個半球形玻璃頂罩。玻璃半球使用的是WG295玻璃，其對于0.285～2.8μm 的波長具有非常好的透光性，而且能量傳輸非常的均一。對于一些特殊的應用，其它的Schott玻璃和Infrasil II石英玻璃也可以使用。

　　Eppley公司的SPP/PSP是世界氣象組織（WMO）的副基準輻射表，設計用于測量全球太陽總輻射。傳感器包括一個水平調節裝置，一個水平泡和水平調節螺栓以及一個干燥器。傳感器的外殼為鑄造青銅體，外層為白色琺瑯遮蔽盤，傳感器的標定可溯源WRR， 含溫度補償曲線

特點

※量化太陽對地面的可變輻射

※計算太陽輻射通量

技術性能參數

波長：295～2800 nm

輸出： 0～10 mV analog

靈敏度： 8μV/W/㎡

阻抗：700 Ω

95% 響應時間：5 s

零偏移A： 5W/㎡

零偏移B： 2W/㎡

非穩定性：0.5%

非線性： 0.5%

定向反應： 10W/㎡

工作溫度 -50℃～+80℃

溫度響應： 0.5% (-30℃～+50℃)

傾斜反應：0.5%

校準不確定度：< 1%

測量不確定度：

　　單點： < 10 W/㎡

　　每小時平均：大約 2%

　　日平均 ：大約1%

精度：標定的絕對精度為±3—4%，標定的相對精度大約為±2%。真實的余弦響應背離是由于標定的大絕對誤差。
