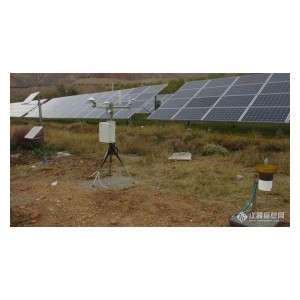

AWS1000太陽光伏環境監測儀/太陽輻射監測系統

     AWS1000太陽光伏環境監測儀是一款高性能的氣象監測系統，可測量風向、風速、環境溫度、相對濕度、大氣壓力、雨量、全球水平總輻射、電池板陣列輻射強度儀、組件溫度等指標，是一款高性能的環境監測系統。

 AWS1000太陽光伏環境監測儀采用荷蘭Kipp&Zonen高品質輻射表和美國CSI公司的超穩定數據采集系統，嚴格滿足WMO對于輻射測量精度和穩定性的要求，具備高可靠性、高準確性、易維護、易備份等特點。

傳感器

034B風速風向傳感器

       MetOne公司的034B風速風向傳感器將風杯與風向標整合為一體，減少了體積的同時也降低了二者之間的相互影響，保證了測量數據能如實反映當前的風力狀況。BL-34B精度高、反應靈敏，鋁合金和不銹鋼的應用，結合優秀的結構設計，使其具有環境適應性強、經久耐用的特點，能夠在絕大多數氣象條件下正常、可靠地工作。該產品結構簡單，便于安裝，維護簡便，是一款性價比很高的產品。

主要技術參數：
　　工作溫度：-30~70℃
重量：907g

　　風 速
精度：0.11m/s（<10.1m/s時）；±1.1%（>10.1m/s 時）
分辨率：0.7998m/s
啟動風速：0.4m/s
量程：0~49m/s
輸出：脈沖信號

　　風 向
精度：±4°
啟動風速：0.4m/s
量程：機械0~360°，電子0~356°
分辨率：0.5°

GMX300溫濕壓傳感器

GMX300特性：

溫度、濕度和氣壓：一個集成的儀器安裝在三個雙重百葉窗板的輻射保護罩內，無移動部件。該結果保證長時間每個測量的高質量。

溫度

測量范圍:-40～+70℃

分辨率:  0.1C

精度:  ±0.3C @20℃

采樣率:  1 Hz

濕度

測量范圍: 0～100% RH

分辨率:  1%

精度:  ±2%@20℃ (10%～90%RH)

采樣率:  1 Hz

露點

測量范圍:-40～+70℃

分辨率:  0.1C

精度  ±0.3C @20℃

采樣率:  1 Hz

氣壓

測量范圍: 300～1100hPa

分辨率:  0.1hPa

精度:  ±0.5hPa@25℃

采樣率:  1 Hz

輸出

輸出率:  1/秒, 1/分鐘, 1/小時

數字輸出: RS232, RS422, RS485,SDI-12, NMEA, MODBUS, ASCII

模擬輸出:　 通過另選設備可行

電源

供電:  5～30Vdc

電源(公稱)12Vdc: 10mA 連續高功耗模式, 0.7mA經濟功耗模式(1小時polLED)

環境條件

IP防護等級: IP66

工作溫度范圍:-40～+70℃

EMC標準:  BS EN 61326: 2013,FCC CFR47 parts 15.109

CE 標記:  是

符合RoHS:  是

重量:  0.5Kg

產地:  英國

TE525MM 翻斗式雨量筒（Texas Electronics制造）可測量0.1mm的降水增量。雨量筒通過翻斗來測量降雨量，降雨通過漏斗進入機械式翻斗，當翻斗充滿到標定線時自動傾斜倒掉雨水，從而通過翻斗的反轉次數來測量降雨量。該產品可與Campbell出品的數據采集器連接。用戶可以根據實際需要來定制線纜長度。

主要技術參數：

　　溫度范圍: 0~50℃

　　精度：±1%（≤10mm/hr），±3%（10~20mm/hr），±5%（20~30mm/hr）

　　每斗雨量: 0.1 mm

　　尺寸：外徑24.5 cm，高29.21 cm

　　材質：鋁

　　重量: 1.1 kg

110PV貼片式溫度傳感器

    110PV貼片式溫度傳感器采用熱敏電阻，可直接測量物體表面的溫度，尤其適合用于光伏太陽能板表面溫度的測量，其溫度測量范圍高達-40~135℃，能適應太陽能板晝夜溫差的巨大變化，并與CSI的全系列數據采集器擁有良好的兼容性。

      光伏太陽能板的溫度會對其能量轉換效率產生直接影響，隨著太陽能板溫度的上升，其能量輸出會逐漸下降。采用PV110 面板溫度傳感器可及時了解光伏太陽能板表面溫度，監測太陽能板的工作性能，為高效利用太陽能資源，保障系統穩定運行提供重要的監測數據。

     110PV的熱敏探頭表面配有鋁制盤片，具有良好的導熱性能，既可以增大與測量物體的接觸面積，提高測量數據的準確性，又可以保護熱敏電阻免受外界損害。

主要技術參數

量程：-40~135℃

精度：±0.2℃（-40℃~70℃）；

      ±0.5℃（71℃~105℃）；

      ±1℃（106℃~135℃）

最大浸水深度：21psi

時間常數（空氣中）：252s（靜止空氣）；25s（表面）

斯坦哈特哈特線性方程誤差：0.0024℃（-40℃時）

最大電纜長度：304.8m

重量：90.7g（含3.2m電纜

荷蘭Kipp&Zonen二級標準總輻射表CMP10 經過多年研發和測試之后隆重推出新一代二等標準總輻射表，用于取代在在市場上廣泛應用的CMP11二等標準總輻射表。

       和CMP11相比，CMP10具有以下有優點：

        1、內置的干燥劑可以10年免維護和更換。

        2、更少的維護要求。

        3、更低的價格。

        4、更好的性價比。

        5、能達到CMP11同等的技術和性能。

        6、5年的質保。
 技術指標：

CR1000數據采集器

   CR1000數據采集器是Campbell數據采集器里面性價比最高的一款。它提供傳感器的測量、時間設置、數據壓縮、數據和程序的儲存以及控制功能，由一個測量控制模塊和一個配線盤組成，具有強大的網絡通訊能力。　

主要參數
● 采集器程序模擬輸入通道數量： 16個
● 最大掃描速率：100Hz
● 最大輸入電壓：±5000mV
● 模擬電壓分辨率：0.67μV
● A/D位數：13
● 突發模式：1.5KHz
● 脈沖通道：2個
● 模擬輸出通道：3個
● 激發電壓：±5000mV可調
● 數字端口：8個I/O口
● 供電：9.6—16v直流
● 程序內存：1M
● 數據內存：4M
● 工作溫度：-25—50℃；-55—85℃（擴展）
● 內部時鐘精度：±3分鐘/年
● 尺寸：21.6×9.9×2.2cm
● 重量：1Kg
● 同步測量：可接SDM信號
