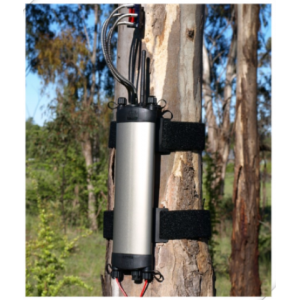

SFM1 SAP植物莖流計
SFM1 SAP植物莖流計
SFM1 SAP植物莖流計簡介
澳大利亞ICT SFM1 SAP植物莖流計
產品概述
這是一個整裝的獨立的測量植物體內液流
或蒸騰作用的儀器。通過使用熱比率（HRM）原則，該液流表可測量小灌木或大樹木的莖和根中的高低流速液流。
就像熱場變形（HFD）原則，HRM液流表是可測量零流量和反向液流的唯一儀器。這使之成為功能最強且靈活的可直接測量植物水分的儀表。
熱比率法
熱比率法是由西澳大學與其合作組織ICRAF和
CSIRO共同開發的，是經過了蒸騰稱重法的驗證，自1998年以來，用于液流研究的文獻出版。
Burgess，S.S.O.，等，2001年，“一種改進的測定灌木低速液流和反向液流的熱脈沖方法”，?樹生理學?，第21卷，第589-598頁。熱比率法（HRM）是對補償熱脈沖法（CHPM）的改良。改進后的熱脈沖技術功耗非常低，在平均蒸騰速率下每天間隔為10分鐘時的瞬間采樣功耗約為70毫安。
HRM的針頭有兩個徑向插入的測點，表征徑向液流梯度，使得測量結果更加準確。根據被測灌木的解剖特征，可以通過微處理器激活或關閉里面測點的功能。這使得所測對象莖直徑有很大的靈活性，測量范圍可從大于10毫米的莖或根的灌木到世界上最大的紅杉樹。由此對于不同物種、不同大小生物體以及不同干旱或水分脅迫的環境條件下根莖中的液流均可被檢測。
儀器設計
HRM的探頭由三個35毫米長的探針組成，它們整體連接到一個16位微處理器上。位于上部和下部的兩個探針包含兩套相匹配且經標定的高精度熱敏電阻，分別位于距離每個探頭尖端7.5毫米和22.5毫米處。第三個位于莖中部的探針是一個線狀加熱器，在莖部液流中傳輸均勻且精確的熱脈沖。
儀器配置及操作
微處理器控制儀器操作和計算的各個方面，并把模擬微伏信號自動轉換成一個經標定的輸出。程序變量，如熱脈沖間隔、能量輸入、探針間距和測量頻率，都儲存在非易失性存儲器中。
HRM液流表顯示外接電池狀態、序列號、固件版本，SD卡狀態、測量間隔、數據報告選項和校正因子等信息。該實用工具軟件允許在手動模式下使用液流表。這樣就可以通過屏幕顯示的測量溫度來評估脈沖間隔的功效。之后可查看的系列報告，詳細描述了獲得一定熱量（焦耳）所需供應熱脈沖的時間，前次熱脈沖供應之后的溫度上升幅度，測點之間的溫度比率，液流速度或液流量。
數據分析
可通過打開液流表所提供的逗號分隔值（CSV）文件使用如Excel的電子表格人工處理數據。通過在液流工具軟件中直接導入數據文件可以進行更強大而直接的處理。由此提供原始熱脈沖速度的瞬時二維和三維圖形以及計算液流速度和液流量。如果校正因子需要修改或有額外信息可被獲得的情況下，可立即重新處理整個數據集。
特點
電源管理
?內置鋰聚合物電池
?電源切換開關
?內部電壓調節
?光隔離防雷保護
記錄
?獨立記錄
?Micro SD擴展內存
?USB連接
?無線數據傳輸
?IP68等級防水外殼
?免費Windows實用配置軟件
應用
?低液流和零液流速率
?反向液流速率
?夜間水分損失
?莖的大小> 10毫米
?根液流
?貧瘠生態系統及干旱
?徑向液體流速表
?葡萄藤的液流
產品技術指標：
輸出選項
原始溫度：℃
熱脈沖速度：60cm3 cm2 hr-1
液體速度：cm3 cm2 hr-1
液流：升/小時
范圍：-10～+60cm3 cm2 hr-1
分度值：0.01 cm3 cm2 hr-1
準確度：0.5 cm3 cm2 hr-1
響應時間：120秒
數據
計算機接口：USB、無線射頻、2.4 G赫茲
數據存儲：Micro SD卡
內存容量：2GB擴展到16GB
工作條件
熱脈沖
用戶可調：約25焦耳（默認）。
相當于2.5秒熱脈沖的持續時間，自動調整。
用戶可調：最小間隔3分鐘，建議至少10分鐘。
功率
電源：850毫安鋰聚合物電池
電池壽命
A.1天，有每小時記錄間隔，20焦耳
B.如有可選的6瓦太陽能板，則為無限壽命
充電電壓:12伏直流
功耗:667毫安，2.5秒（33毫瓦）
尺寸
傳感器設計
探針直徑：1.3毫米
探針長度：35毫米
熱電偶：每個探針有兩個
尺寸
長度：170毫米
寬度：80毫米
深度：35毫米
重量400克
配件
?SFT- 液流工具軟件
?MCC -多轉換器無線射頻調制解調器
?HRM30- IK安裝套件
?HRM30-55- HRM替換鉆頭，大小為＃55，每包有五個鉆頭
?SX06- 6瓦太陽能電池板
?SX10-10瓦太陽能電池板
?PDU-配電裝置，2瓦太陽能電池板和集成電池
