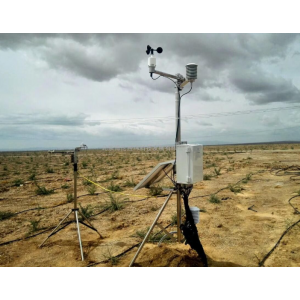

BRM1000型 波文比通量監測系統

手機掃描查看

        BRM1000型波文比通量監測系統是一款以能量比法為基礎集成世界上***性能的傳感器和采集系統、是一款***設計的先進的通量監測系統。
         一個物體或系統的輻射能量收支相等時的狀況。輻射能量收入和支出的差值稱為輻射差額。當收入大于支出時，差額為正，即有凈輻射；當收入小于支出時，差額為負。在氣候學中，輻射差額指地球表面、大氣或地- 氣系統輻射能量收入與支出的差額。它是氣候形成的重要因子之一。
        天空（包括太陽和大氣）向下投射的和由地表（包括土壤、植物、水面）向上投射的全波段輻射量之差稱為凈全輻射，簡稱凈輻射。凈全輻射是研究地球熱量收支狀況的主要資料。凈全輻射為正表示地表增熱，即地表接收到的輻射大于發射的輻射，凈全輻射為負表示地表損失熱量。凈全輻射用凈全輻射表測量。 太陽輻射到達地表以前，要經過大氣的削弱作用（反射、散射和吸收），***被地表吸收的太陽輻射約占47%。天氣和氣候就決定于接受的太陽輻射和散失熱量（反射、散射和輻射）之間的平衡。從1978年開始，美國太空總署先后利用五顆衛星來監測地氣能量平衡，衛星遙感器獲取入射的短波輻射（光）和射出的長波輻射（熱），就得到地氣系統的凈輻射。
      低緯凈輻射為正值，高緯為負值。在中高緯度大約南北緯36°為平衡點。赤道附近熱帶海洋上空凈輻射***大（約80W/m2），南極***。
       地面凈輻射的年變化也與氣溫的年變化相似，夏季為正值，冬季為負值。

應用領域：
    氣象
    農業
    林業
    土壤
    大專院校
    科研單位

  HC2AS3是由rotronic生產的溫度和濕度探頭，是一種準確度高、堅實、耐用的可適用于野外長期觀測的溫度相對濕度傳感器。另外，該傳感器配有一個聚乙烯過濾器，用來防止灰塵和微粒進入，保證了傳感器測量的優越能和可靠性。在配備聚四氟乙烯（特氟龍）的過濾器后，hc2s3雖在響應時間方面略有下降（≤30s），但可大幅提高環境適應性，能夠在海洋等高鹽分、高濕度環境下正常使用。
溫度量程：-40℃~60℃   溫度精度：±0.1℃（23℃時）
長期穩定性：<0.1℃/年
相對濕度量程：0~100%rh
相對濕度精度：±0.8%rh（23℃時）
長期穩定性：<1%rh/年
響應時間：≤22s（63%時間常數，1m/s）
工作溫度：-40℃~100℃
輸出信號：0~1v
電耗：<4.3ma（5vdc時）；<2.0ma（12vdc）
供電：5~24 vdc
外形尺寸：15mm（直徑）×183mm（長）
重量：10g

   6465雨量傳感器為滿足世界氣象組織的規范，我們的翻斗式設計非常準確。 用于氣象降雨監控的每日和累積的降雨量以及降雨量。雨量傳感器必須安裝在平坦的表面上。 雨收集器可以用戶標定為0.2 mm。 也可作為工廠校準的0.2 mm雨量桶。
指標：
日降雨范圍：0.0 mm～999.9mm/Day
總降雨量范圍：0.0 mm～9999mm
分辨率：0.2mm
準確度：±4％@0.2～50.0mm/hr；±5％@50.0～100.0mm/hr
俘獲面積：214 cm2
工作溫度：0～60℃
尺寸：Φ240mm * H165mm
重量：0.95kg
材質：抗紫外線ABS塑料
配件：含鳥刺套件

HFP01土壤熱通量傳感器
    HFP01使用簡便。欲讀出結果僅需一個在MV范圍精確工作的電壓計。電壓需除以其標定常數則可把測得的電壓轉變為熱通量；每個板都有帶有專用儀器提供各自的標定常數。HFP01 是防水型探頭，符合CE標準。
HFP01技術指標
響應時間（95%）:180S 反應時間:±4分鐘 類似于土壤)
傳感器面積：8cm²
測量范圍：-2000～2000W/㎡
靈敏度范圍：50～70μV/W/㎡
靈敏度（名義）：60μV/W/㎡
溫度依賴性:＜0.1%/℃
導熱系數依賴性：7% W/(m·K)
非穩定性：＜1%/year
電阻(額定): 2W
工作環境:-30～+70℃

        MS-602（二級）:輻射表，它體積小巧、重量輕、安裝簡便，優質的4mm保護罩和全密封設計使其內部的熱電偶能夠避免外部環境的影響，并且能夠在水下正常工作。適用于氣象站日常測量、光伏電站太陽能監測和研究、農林生態監測和現場環境測試等。
指標：
ISO 9060標準等級：二級Second 工作原理：熱電堆
光譜范圍(50%透光率)：280～3000nm
光譜范圍(15%透光率)：275～3400nm
響應時間95% ：<17 S
熱輻射偏移(200W/m²)：+10W/m²
溫度偏移(5K/hr)：<6W/m²
非穩定性（年變化）：<1.7%
非線形誤差(在1000W/m²)：<1.5%
方向誤差(在1000W/m²)：<25W/m²
光譜選擇性(0.35-1.5µm)：< 3%
溫度響應(-10-50℃)：< 2%
傾斜響應(at1000W/m²)：< 2%
靈敏度：大約7～10µV/W/m²
阻抗(Ω)：20-140
視場：180°
防護等級：IP67
工作環境：-40℃～+80℃
線纜長度 10m

 Apogee SN-500 凈輻射儀（四分量凈輻射計）提供上下各兩個輻射測量值。SDI-12信號輸出,可以避免多個模擬通道的占用，測量凈輻射的各種輻射值。
技術指標
測量范圍：短波：0-2000W/m2
       長波：-200~200W/m2
光譜范圍：上短波：385～2105nm
       下短波：295～2685nm
       長波：5000～30000nm
靈敏度：57μV/W/m2（上短波）
     150μV/W/m2（下短波）
     120μV/W/m2（長波）
響應時間：<0.5s（95%）
零點偏移（5K/h）：17.5W/m2（上短波）
            6.7W/m2（下短波）
            8.5W/m2（長波）
信號輸出：0-114mv（上短波）
       0-300mv（下短波）
       0-2500mv（熱敏電阻輸出長波）
重復性：＜ 1%
長期漂移：2%/year
非線性誤差：＜ 1%
非穩定性（年變化）：±5%
溫度響應：：＜ 5%(在-15～+45℃時)
視角：上短波輻射傳感器180°
    下短波輻射傳感器150°
    長波輻射傳感器向上180°
內置的溫度傳感器：PT-100 鉑電阻
供電5-16V DC
加熱器12V DC
標準電纜長度：5m
防護等級：IP67
信號輸出SDI-12協議
工作環境：-50℃～+80℃，0～100%RH

長短波四分量傳感器
          在氣象應用中，紅外輻射或者長波輻射指的是波長大于3.0μm的電磁輻射。長波輻射在物理上與溫度有關，并且在地球上所有物體都會發出長波輻射。而太陽的短波輻射的光譜范圍則為300nm-3μm（占太陽輻射總能的99.5%）。
EKO MR-60長短波四分量觀測儀通過直接測量每日的長波輻射和短波輻射，并計算得到凈輻射量。用于大氣輻射（云層/水蒸氣和二氧化碳等發出的輻射）和地球與大氣之間的凈輻射交換的氣象觀測。凈總輻射（短波+長波）通常由4個輻射傳感器進行測量，凈長波輻射和地氣系統向下的發射輻射可由計算得到。在許氣象/光伏/園藝/農業和工業等領域得到了廣泛的使用。 長短波四分量觀測儀
【產品型號及參數】：
總輻射表參數

產品型號	MR-60
產品類型	上行/下行總輻射
級別	Second Class
視場角	180°
95%響應時間(sec)	<17
靈敏度（Sensitivity）	4~10 µV/W/m²
零偏移-熱輻射(200W/m²) (*Corrected)	10W/m2
零偏移-溫度變化(5K/hr)	6W/m2
非穩定性(change/year)	± 1.7 % /year
溫度響應（Temperature Response）	2%（- 10~+40℃）
傾斜響應(1000W/m²)	<1.5 %
阻抗(Ω)	20~140
光譜范圍(50%透過率)	285~3000nm
操作環境	- 40~+70℃，0~100%RH無凝結


長波表參數

產品型號	MR-60
產品類型	上行/下行長短波輻射
視場角	180°
95%響應時間(sec)	<18
靈敏度（Sensitivity）	2~15 µV/W/m²
溫度響應（Temperature Response）	6%（- 10~+40℃）
非穩定性(change/year)	± 1 % /year
傾斜響應(1000W/m²)	< 3%
阻抗(Ω)	20~140
光譜范圍(50%透過率)	3000~50000nm
操作環境	- 40℃~+70℃，0~100%RH無凝結

TDR-315S   土壤溫濕鹽傳感器/溫度濕度鹽份傳感器.
   TDR-315系列的土壤溫濕鹽傳感器是一個真正的波形數字化時域反射計，沿著其波導傳送的電磁脈沖，從中導出土壤介電常數和含水量。和許多昂貴的前輩一樣（常規TDR主機），它包含超快上升時間階躍函數發生器，波形數字化器（200 GSPS）和 皮秒分辨率時基（5ps）。同時它消除了帶寬約束的同軸電纜和體積龐大的控制臺，節約了成本的90%-97％。 因為它是一個真正的時域器件，其讀數不是從電流和電壓得出的大小和關系，因此不受土壤電導率和壓實的影響。其對EC的高免疫力，允許應用在用海水潤濕的非飽和土壤中。
技術指標：
容積含水量：0～100％ VWC
分辨率：0.1％ VWC 準確度：±2%@（-20-+60℃）
土壤溫度：-40～+60℃
分辨率：0.1℃
準確度：±0.2℃@（-12-+50℃），其它±0.5℃
介電常數：1～80
分辨率：0.1
準確度：±1％
土壤電導率：0～5000μS/cm
準確度：<±1％
EC報告精度：±1％，±35μS/ cm***大誤差從0到5000μS/ cm Bulk EC。
孔隙水電導率：0～55000μS/cm
響應時間：0.7秒
供電：6～15V DC
待機電流：<35 µA
工作電流：100 mA
信號輸出：SDI-12
探針長度：10cm
探針直徑：0.35cm
尺寸：15cm*3.5cm*3.5cm
重量：460g(不含電纜)

MP406是北京博倫經緯科技發展有限公司提供的土壤溫濕度傳感器，主要應用于測量土壤或其它介質中的水分含量和溫度，其準確度可以達到±2 % vol（體積百分含量），完全可以滿足科研和生產領域高端應用的要求。在生產過程中每一個傳感器都嚴格按標準程序進行調試校對，應用中傳感器可以直接相互置換。具有***的溫度穩定特性和寬廣的工作溫度區間，可以被安裝到其它產品不能適應的惡劣環境中，在農業、林業、環境和生態等領域有廣泛的應用。可以用于監測水分在土壤中的分布狀態和變化。
指標：
水分量程：0～100% (m3/m-3)
精度: ±2%（體積%，直接測量）； 精度：±1%（體積%，以被測土壤進行校正）；
輸出信號：水分輸出：400mV～2000 mV DC
溫度量程：-40～125℃
測量精度：±2℃（AT 25℃）
溫度輸出：100 ～ 1750 mV DC
復測誤差：<1%
土壤水分測量原理：頻域反射原理（FDR）
工作電壓：10.8～14.4V DC
響應時間：＜1秒
測量穩定時間：1秒
電耗：27mA（特征值）
工作溫度范圍：-30℃～70℃
符合IP68標準

CR1000數據采集器
   CR1000數據采集器是Campbell數據采集器里面性價比***的一款。它提供傳感器的測量、時間設置、數據壓縮、數據和程序的儲存以及控制功能，由一個測量控制模塊和一個配線盤組成，具有強大的網絡通訊能力。　
主要參數
● 采集器程序模擬輸入通道數量： 16個
● ***大掃描速率：100Hz
● ***大輸入電壓：±5000mV
● 模擬電壓分辨率：0.67µV
● A/D位數：13
● 突發模式：1.5KHz
● 脈沖通道：2個
● 模擬輸出通道：3個
● 激發電壓：±5000mV可調
● 數字端口：8個I/O口
● 供電：9.6—16v直流
● 數據內存：4M
● 工作溫度：-25—50℃；
● 尺寸：21.6×9.9×2.2cm
● 重量：1Kg
● 同步測量：可接SDM信號


波文比監測系統配置表
名稱	型號	數量	單價	總價	備注
風速	BL-FS	1			BOREN提供
溫濕度傳感器	HC2S3	3			BOREN提供
防輻射罩	BR-FZ	3			BOREN提供
雨量傳感器	6465	1			BOREN提供
總輻射傳感器	MS-602	1			BOREN提供
凈輻射傳感器	SN500	1			BOREN提供
土壤熱通量傳感器	HFP01	3			BOREN提供
土壤溫濕鹽傳感器	TDR315L	3			BOREN提供
數據采集器	CR1000	1			BOREN提供
數據存儲裝置	CFM2G	1			BOREN提供
安裝支架	BL-MB23	4			BOREN提供
凈輻射安裝支架	BL-MB20	1			BOREN提供
主機保護箱	BL-40/30	1			BOREN提供
防水行插	BL-CM150	15			BOREN提供
3米不銹鋼支架	BL-ZJ	1			BOREN提供
太陽能供電系統	BL-12V/65AH	1			BOREN提供
