土壤含氧量監測系統 SOCM
土壤含氧量監測系統 SOCM

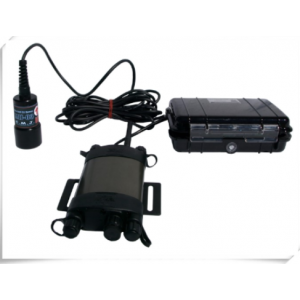

土壤含氧量監測系統 SOCM簡介
土壤含氧量監測系統 SOCM用來測量土壤中的含氧量，它可支持3個到8個或更多土壤含氧量傳感器。MIJ土壤含氧量傳感器的設計工藝滿足您將其長期埋設在土壤中的要求，該傳感器與SOCM一起能夠完成對土壤中含氧量的持續監測。
傳感器部分：
土壤氧氣傳感器用于測量土壤中的氧氣含量。可以監測土壤呼吸和透氣性。傳感器包含一個鉛正極、金負極、電解液和一個Teflon膜。電極間的電流與測量得到的氧氣濃度呈正比。一個內置的橋式電阻用于提供電壓輸出。作為電流型傳感器，需要消耗少量氧氣以產生響應的電壓信號。當氧氣濃度是20.95% (3240 mmol，23℃) 的時候，測量得到的氧氣消耗是2.2u mol/天。電壓信號輸出響應于空氣氧氣分壓。分壓標準單位是kPa。這些單位可以轉換為% O2或ppm。大氣中的氧氣濃度是大約20.95%。
土壤氧含量儀傳感器參數
|
SO-210 |
SO-220 |
SO-411 |
SO-421 |
|
|
供電 |
---- |
4.5～24V DC |
||
|
電流 |
---- |
0.6mA（靜態）；1.3mA（工作） |
||
|
參考溫度傳感器 |
熱敏電阻 |
K型熱電偶 |
熱敏電阻 |
熱敏電阻 |
|
測量范圍 |
0-100% O2 |
|||
|
輸出 |
0.6 mV/% O2 |
---- |
||
|
輸出@0%O2時 |
3 %的輸出在20.95 % O 2 |
---- |
||
|
測量重復性 |
＜0.1%/mV輸出在20.95 % O 2 |
|||
|
非線性 |
＜0.1% |
|||
|
非穩定性 |
0.8mV/year |
1.0mV/year |
0.8mV/year |
|
|
耗氧率 |
2.2μmol O2/day @20.9% O2和23℃時 |
|||
|
響應時間 |
14 S |
60 S |
14 S |
|
|
工作環境 |
-20～+60℃；0～100%RH |
|||
|
供電 |
12V DC（加熱器）；2.5 V DC激發（為熱敏電阻） |
|||
|
加熱器電流 |
6.2 mA（74mW的功率要求時，采用12 V直流電源） |
|||
|
熱敏電阻電流 |
0.1mA |
|||
|
傳感器尺寸 |
直徑32mm*高68mm |
|||
|
擴散探頭尺寸 |
35mm*35mm；125 mesh screen |
|||
|
泵吸探頭尺寸 |
32mm* 91mm；0.25 in barbed nylon connectors |
|||
|
重量 |
175g(5m線纜) |
|||
土壤氧氣傳感器
MIJ土壤含氧量傳感器基于原電池原理進行測量。 因此MIJ土壤含氧量傳感器是一款無源傳感器，不需要任何電壓輸入。傳感器自身帶有熱電偶補償電路，可自動進行溫度補償。
傳感器涂有Teflon保護涂層，并由長效塑料材質加工而成，其野外工作壽命長達五年
技術指標：
測量原理：原電池原理 + 半透膜原理
外形參數：直徑 40 mm, 長度 78mm( 接線連接部分長50mm)
輸出信號：45～65 mV 對應 20.9 % O2
(用戶在安裝傳感器之前必須在空氣中進行輸出測試)
精確度：± 0.5 %
重量：220 g (包括 5m 長的線纜)
線纜長度：5m (+ 白線, - 黑線, 屏蔽線)
溫度影響：相對濕度 100%時，O2在20.9%時，傳感器在5℃測值為 20.8 % ，
40℃測值為19.4 % ；
當相對濕度0%時，O2在20.9%時，傳感器測值不會受到溫度變化的影響。
工作溫度：0～40 ℃環境下使用
土壤氧含量水平監測圖：
土壤氧含量梯度監測圖：
CR300是多功能、緊湊、低成本的測量和控制數據記錄儀。 這個入門級數據記錄儀,以其豐富的指令集,最能衡量水文、氣象、環境和工業傳感器。 它將集中數據,使它可以在不同的網絡和使用您的首選協議交付它。 CR300還執行自動化現場或遠程決策控制和M2M通信。 CR300適合小應用程序需要長期、遠程監控和控制。
技術指標：
模擬通道：6個單端或3個差分
脈沖通道：2個
開關激發通道:2個電壓開關激發
數字控制端口:2個I/O
數據通信端口:1個RS-232和1個USB
信號輸入范圍：-0.1~2.5VDC
模擬/數字轉換位數：24
標準工作溫度：-25~50℃
標準存儲空間：10 M 數據存儲5 M CPU 和程序2 M 操作系統
供電：9.6~16VDC
尺寸（厘米）：24.1×10.4×5.1
重量：242克
