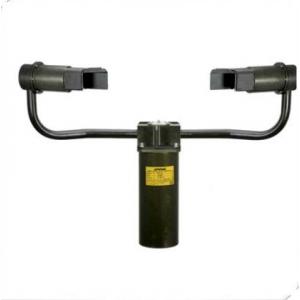

VPF-710 能見度傳感器
VPF-710 能見度傳感器
VPF-710 能見度傳感器簡介
VPF-710 能見度傳感器可以精確的測量能見度，超過20年的使用壽命。傳感器是一款緊湊的、耐用的一起，而且具有卓越的定時性能，可適用各種極端環境。
VPF-710 能見度傳感器工作原理：
VPF-710使用的是前向散射技術測量所有天氣條件下的能見度，傳感器通過測量經過同一途徑的小粒子（大霧、薄霧、煙瘴）和大粒子（雨、雪、冰雹、細雨）中的離散光總數計算EXCO(大氣消光系數)。 通過EXCO的值就可以確保MOR（氣象光學范圍）和能見度測量值。
VPF-710 能見度傳感器數據輸出：
RS-232作為傳感器的標準信號輸出，可選擇RS-422作為通訊輸出。數據輸出變量為ASCII數據字符串，比如壓縮的小數據字符串、擴展的數據字符串以及監測數據字符串。數據的輸出單位可以設置為自動模式或者是PolLED模式，可以把數據發送至一臺打印機，或者發送至一臺PC用于標記、處理和歸檔。
維護、標定、自測試和監測
傳感器在出廠之前已經得到充分的標定。傳感器的例行維護包括標定檢驗，一個人在幾分鐘內即可完成。
工作極端溫度
傳感器工作溫度范圍：-50～＋60℃，當傳感器使用在-30℃以下的環境中時，建議使用加熱版本的傳感器。傳感器重量非常輕，而且容易安裝，一個人即可完成。
特點
測量能見度和霧密度
已經證明的精度、可靠性和可重復性
自測試和監測系統
長期的無故障壽命
最小化維護需求和運行成本
傳感器包括：
高質量的鋁結構探頭體，無需使用油漆
RS-232數字輸出
傳感器除霧器
電源電纜涌流保護器
信號電纜涌流保護器
自測試和監測系統
6米電源電纜和信號電纜
防水迷你連接器
標定證書
使用手冊
可應用變量
加熱
高級自測試和監測系統
可選擇RS-422輸出
可作為環境光線傳感器
可應用至氣象站中
可應用附件
不銹鋼安裝支架
標定工具
運輸
可應用變量
RS-422通訊可在傳感器和控制計算機之間使用12米長的RS-422通訊電纜 。
加熱版本傳感器含有窗口除霧器，這樣就允許傳感器可以在低于-3℃的環境中使用。但是，當測量地點的溫度每天都要在-3℃以下持續幾個小時以上時，就應該使用加熱版本的傳感器，這樣就可以使在-50℃的環境中使用而不會出現什么誤差。
環境光線傳感器根據ICAO測量環境光線，設計用于機場RCR（飛機斜坡跑道視線范圍）系統。
氣象站提供3個模擬量輸入（0～10V），把VPE-710作為氣象站來使用，輸出單一的與時間相關的數據字符串。
附件
標定工具推薦最終用戶對傳感器進行再標定以及檢查傳感器的可靠系數，工具包含以后運輸箱，零點插頭和一個標定盤以及一個特別的EXCO值，一套工具可供多個相同測量范圍的傳感器。
不銹鋼安裝支架包括U形螺栓、扣件和可調節安裝工具，保證傳感器可以在45～75mm直徑范圍內的任何支架上安裝。
運輸箱包含有3英寸厚度的泡沫保護材料，確保傳感器可以固定在適當?shù)奈恢谩?/span>
技術性能參數
名稱：能見度 (MOR/EXCO)
輸出：數字串行輸出
大氣消光系數 (EXCO): 0.02～300 km-1
線性動力范圍: 7500 : 1
均方根噪音(夜晚): ≤ 0.002 km-1
均方根噪音(白天): ≤ 0.003 km-1
精度：≤1.3% 在600m
≤1.8% 在1500m
≤2% 在2000m
≤8.3% 在 15km
≤10.5% 在 30km
時間常數:10-300 s
數字量輸出：RS232(標準), RS422/RS485（可選）
電源：12VDC、24VDC、120VAC、240VAC
傳感器功率：6 W
加熱時功率：30 W
自檢內容：發射器窗口臟污信息
環境溫度：-50℃－+60℃
濕度：0－100％
防護等級IP 66
認證：CE 認證
EMC compliance with EN61326-1997, 1998, 2001RoHS and WEEE compliant
材質：粉末噴涂鋁材
重量：4.9 kg DC供電
6.1 kg AC供電
壽命：＞10年
平均無故障工作時間：57600小時
自檢功能：自動輸出
用戶校準檢查：建議6個月一次
鏡頭清潔：建議3個月一次
