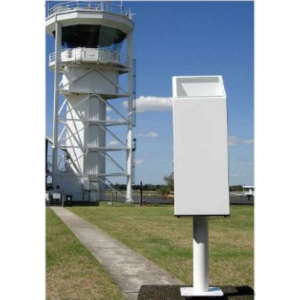

8200-CHS 單透鏡云高儀
-
澳大利亞Mtech 8200-CHS 單透鏡云高儀澳大利亞Mtech 8200-CHS單透鏡云高儀設計簡便，適合固定式或移動式安裝，可提供精確可靠的云高度信息，它采用激光測量原理，激光發射元件是一個低功率的光電二極管，輸出功率小至人眼安全標準。同時，先進的光學和信號處理技術將儀器的探測高度擴展到高達8000米的范圍。
澳大利亞Mtech 8200-CHS單透鏡云高儀采用了雙軸單鏡頭設計，大大減小了干擾并提高了近場性能，其激光脈沖形態和實時的數字化技術利用的是最新的高速、高動力掃描轉換器，結合交錯掃描技術，可以保證優良的測量分辨率和精度。該儀器采用了功能強大的32位微處理器和現場可編程陣列來來運行高級的信號處理運算，從而得到多層云底和天空狀態。
澳大利亞Mtech 8200-CHS單透鏡云高儀具有良好的環境適應性，可用在干旱的沙漠地區或熱帶潮濕地區。帶加熱的窗口和有內部加熱制冷的雙層機箱設計保證內部系統在各種天氣條件下維持穩定的溫度，避免發生冷凝。光學輻射過濾器用于保護內部的光學元件免被太陽直射。所有與主機連接的電子接頭均有浪涌保護。在雨天、雪天或者無可探測的云底信息時，系統會提供垂直能見度信息。云高儀可提供以太網、RS-232和RS-422等多種標準數據通訊接口。云層探測運算公式內置于儀器組件中。8200-CHS可連接至配有圖形化云層分析軟件的工作站，能夠得到每次掃描返回信號的廓線。內置的RS-232、RS422通訊協議支持本地和遠程的控制、測試和數據讀取。另外，還可以選擇以太網、無線電、微波或DSL Modem等方式。
澳大利亞Mtech 8200-CHS單透鏡云高儀采用模塊化設計理念，且野外維護時所需的備件模塊類型少，可以很方便地進行替換，而不需要重新調整和標定。云圖II軟件（用戶選配）能夠以文本和圖表的形式顯示云的數據，云數據存儲在一個數據庫中并可以用于后期的分析中，云的顯示可及時更新至最近一分鐘的數據。
通過用戶可設置的圖表顯示界面菜單，瀏覽者可以選擇顯示的時間尺度（如15分鐘、30分鐘、1小時、3小時、6小時、12小時、24小時和7天），通過鼠標，用戶可以輕松對顯示圖表中任何感興趣的地方進行放大，以便更清晰地查看數據。
用戶通過點擊按鈕即可輕松讓測量到的垂直能見度顯示出來。可選擇四層中每個截然不同的層，以便進行更精確的分析。常規的天氣狀況信息會在顯示界面底部欄上明確顯示，所有數據、顯示和報告都符合國際氣象組織（WMO）和國際民航組織（ICAO）的規范標準。 -
-
特點：
◆ 運行可靠性高
◆ 安裝和維護簡便，重量輕，功耗低，可便攜使用
◆ 激光源壽命長
◆ 測量范圍可達8200m高度
◆ 采用RS232/422或以太網通訊，簡單易用
◆ 安裝簡單，可固定和便攜測量
主要技術參數：技術資料 參數 探測高度 0～26650ft(0～8200m) 掃描時間 1～300s（可設置） 輸出分辨率 3m 精度 ±1% 或±5ft (兩者中較大者）（對于有形目標） 掃描時間/掃描率 55us/10,000sps (可設置） 激光源 InGas激光二極管 激光波長 905nm 激光安全級別 Class 1m AS2211/Z136.1/IEC-825 探測器 SiAPD（硅光電二極管） 模擬/數字轉換 16bit / 49.192 MSPS 標準通訊 RS-232、RS-422、可選RS-485、以太網、調制解調器等 輸出數據 云底（1～4層）、云層厚度、云量、垂直能見度、儀器狀態、天空狀態 數據格式 21種標準信息，19種可選數據輸出格式 輸出率 1～3600s（可設置） 輸出模式 自動或截取（可設置） 工作環境 -40℃～60℃，0～100%RH 風載 60m/s（帶防輻射罩）， 80m/s（不帶防輻射罩） 平均無故障時間 275,072小時 電源供給（電子元件） 115/230VAC，45～65Hz，50VA或12DC 4A 電源供給（加熱風扇） 115/230VAC，45～65Hz，200VA 窗口 帶抗反射過濾涂層和加熱玻璃 重量 10.5kg（不含底座），22kg（含底座） 底座 可調，垂直或傾斜（±12°） 安裝高度 1020mm（固定安裝在標準座，并帶防輻射罩）；750mm（便攜安裝） 可選件 AC或DC供電的風扇；用于車載安裝的可調支腳；電源和通訊連接盒，遮陽罩，內置備份電池等
