這種設計也可以為檐槽排氣。根據工作區(qū)內外天溝的不同，采用上進下出或側進側出的方式，也適用于干濕漆霧處理機。不同的是，檐槽不是封閉的，而是在其上放置一個的格柵，這樣承重就可以覆蓋一層膠帶，固定在檐槽的兩端，形成一個密封的作用。移動噴漆房的排氣側設有上、下托輥，膠帶通過上、下托輥形成一個與移動噴漆房一側的檐槽格柵相通的排氣口， 使得漆霧廢氣被引入水槽，然后被輸送到漆霧處理器。

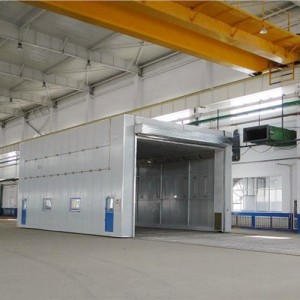

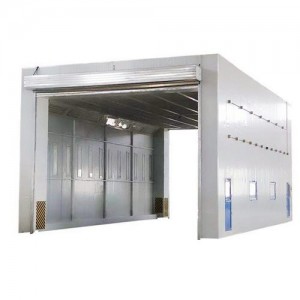

整體移動式噴漆房的設計目的，是為了較大型工件打磨或噴漆的需要。一般情況下每套房體對應2-3個排風凈化工位，哪個工位上的工件需要噴漆時，房體則行走移動到那個工位，其他工位可以繼續(xù)打磨工作，待房體內的工件噴漆完畢后，再控制移動房體行走到打磨完畢的工件工位，如此設計可以實現(xiàn)大型工件的不間斷連續(xù)噴漆工作。房體為鋼結構構造，房體立柱設置有兩臺電動驅動行走機構，行走機構沿地面軌道行走。移動房體兩端設置有電動卷簾大門，房體行走時，大門升起，待到達位置時，大門降落關閉。大門與行走機構由電氣控制部分連鎖控制，大門升起后，房體才可移動行走。
