全尺寸整體移動噴漆房運行穩定

手機掃描查看

全尺寸整體移動噴漆房運行穩定 13655437136

山東新邁節能環保科技有限公司是一家集生產、銷售與服務為一體的生產廠家，公司主要產品有干濕式漆霧凈化設備、油煙廢氣處理設備、噴砂除塵設備、通風與烘干設備、空氣凈化設備、固定及伸縮移動式打磨噴漆房等。

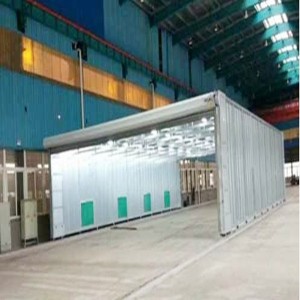

首先整體移動式噴漆房的設計是為了滿足大批量大中型工件實現流水作業的需要而設計在一種全封閉可移動的噴漆房，通過設置可***在某一個區域形成一個局部噴漆工作間，而其他區域則可以繼續進行工件的吊運、打磨和晾干工作。噴漆房主體為鋼結構及阻燃復合板構建，美觀大方、堅固房體立柱下面設置有電動驅動行走機構，可沿導軌行走。兩端設有電動卷簾門，房體行走時大門升起，待***置時，大門降落關閉，大門的升降與房體行走電控連鎖，方面。根據不同用戶的具體需求和我們多年的實踐經驗而設計了如下幾種漆霧處理器與噴漆房的組合形式。
一、側進風、側排風干式漆霧處理器與噴漆房組合。
此設計排風管道在房體之外，長度與房體的行程相同。上設若干個電動風閥，而房體設置若干個工作工位，并在此處通過伸縮汽缸實現與排風管道的自動對接。漆霧處理器采用較輕便的干式處理器，設計嵌入噴漆房墻體的排風一側，而另一側墻體設置進風過濾系統，從而實現合二為一，非常實用。
二、上進風、下排風干式或濕式漆霧處理器與噴漆房組合。
此設計為地溝排風，漆霧廢氣通過地溝引向漆霧處理器，干式濕式均可。漆霧處理器可設置在不影響其他工作的任意位置。主體地溝的長度應與房體的行程相同，地溝上面封閉，并根據房體設計的若干個工作工位對應設置若干個排風口。排風口上面設置格柵，并設有密封門，房體行走到那個工位，就把對應的排風口打開即可即時在此工作，進風過濾系統設置在房頂。
三、即可上進風下排風也可側進風側排風的干式或濕式漆霧處理器與噴漆房的組合。
此設計也可為地溝排風，根據地溝設置在工作區域內外的不同而分別采取上進風下排風或側進風側排風的方式，同樣適用于干濕兩種漆霧處理器，所不同的是地溝上面不封閉，而是放上一層高強度的格柵，以便承重，格柵上覆蓋一層膠帶，并在地溝兩頭固定，起密封作用。噴漆房的排風側面設置上下兩層托輥，而膠帶通過上下托輥 在噴漆房的側面上形成一個與地溝格柵相通的排風口，從而把漆霧廢氣引入地溝進而輸送到漆霧處理器，此設計的特點是噴漆房可在任意位置停留，不受工位***，省去了排風口對接的工序，非常方便。
一般情況下每套房體對應2～4個排風凈化工位，哪個工位上的工件需要噴漆時房體則行走移動到哪個工位，并在此處實現與排風管道的自動對接進而在此區域形成一個全屏蔽的局部噴漆工作間，其余工位可作它用，這樣充分利用了車間的使用面積，從而形成循環作業，如此設計可以實現工件的不間斷連續噴漆工作。房體為鋼結構及阻燃復合板構建，堅固***。漆霧過濾器采取側進風側出風嵌入墻體式的安裝方式，面向車間一面為吸風口方向，由若干個過濾單元組成，房體立柱下面設置有電動驅動行走機構可沿導軌行走，兩端設置有電動卷簾門，房體行走時大門升起，待***置時大門降落關閉，大門升降與房體行走電控連鎖，方便。
特點：1. 各工位切換生產***，設備利用率高。
2. 電源采用滑觸線和扁平電纜，使用***，***。
3.采用PLC編程控制，一健啟動，操作靈活
