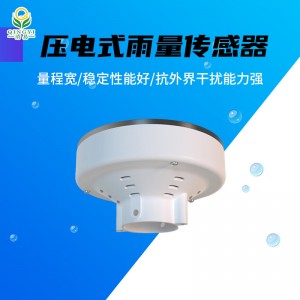

CG-62 沖擊測量原理壓電式雨量傳感器

手機掃描查看

CG-62 沖擊測量原理壓電式雨量傳感器產品概述

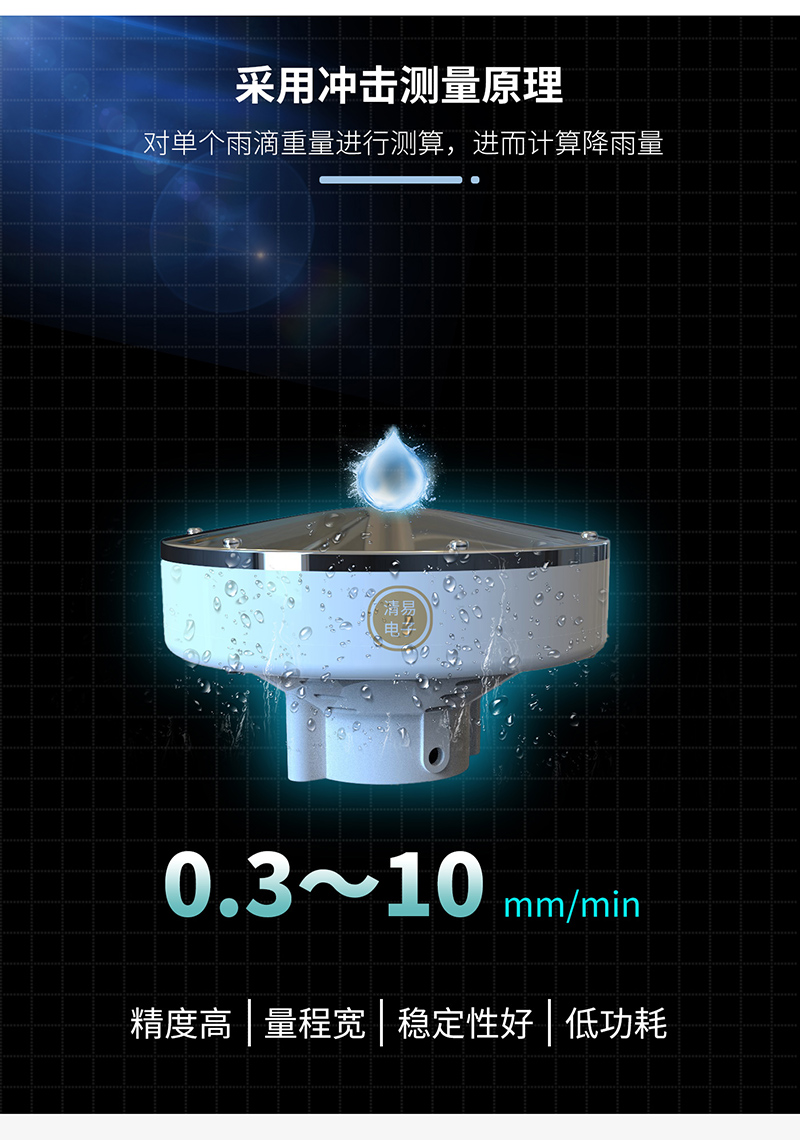

傳感器由上蓋、外殼和下蓋組成，殼體內部有壓電片和電路板，可以固定在外徑50mm立柱上。傳感器采用沖擊測量原理對單個雨滴重量進行測算，進而計算降雨量。雨滴在降落過程中受到雨滴重量和空氣阻力的作用，到達地面時速度為恒定速度，根據P=mv，測量沖擊即可求出雨滴重量，進而得到持續降雨量。

工作、存儲條件

工作溫度：-40～85°C       工作濕度：0～100%RH

儲存溫度：-40～125°C      儲存濕度：＜80%（無凝結）

CG-62 沖擊測量原理壓電式雨量傳感器功能特點

◆全固態一體化設計

◆采用沖擊測量原理對單個雨滴重量進行測算，進而計算降雨量

◆無機械配件，無任何外露部件

◆測量精度高，量程寬，穩定性能好，低功耗，抗外界干擾能力強

◆受天氣變化的影響較小

◆維護要求低，雨滴接觸面為弧形設計結構，不存儲雨水

◆安裝后帶有自動水平校準功能，無需現場校準

◆體積小巧，攜帶、拆卸安裝方便

CG-62 沖擊測量原理壓電式雨量傳感器技術參數

測量參數

降雨量測量：

雨強范圍：0.3～10mm/min

分 辨 率：0.01mm

測量精度：±4%（日累積降雨量）

刷新間隔：5s

累計雨量：自上電工作以來降雨量總量

本場雨量：雨停后數據保持直到下場降雨自動從零開始計量。

本場降雨持續時間：單位是 5s，例如本值是12的時候，意為已經降雨60s

過去1分鐘降雨量：過去的1分鐘平滑遞推值

過去10分鐘降雨量：過去的10分鐘平滑遞推值

本場峰值分鐘雨量：本場降雨內的峰值分鐘雨量

選配參數

空氣溫度：-40～85℃   分辨率：0.1℃   測量精度：±0.3℃

相對濕度：0～100%RH   分辨率：0.1%RH   測量精度：±3%RH

大氣壓力：300～1100hPa   分辨率：0.1hPa   測量精度：±0.4hPa

其他參數

數據傳輸方式：RS485、LTE CAT-1、4G，可定制LoRa、NB-IoT，支持定位功能

供電范圍：市電使用適配器5～24VDC或者內置鋰電池+太陽能供電

防護等級：IP67
