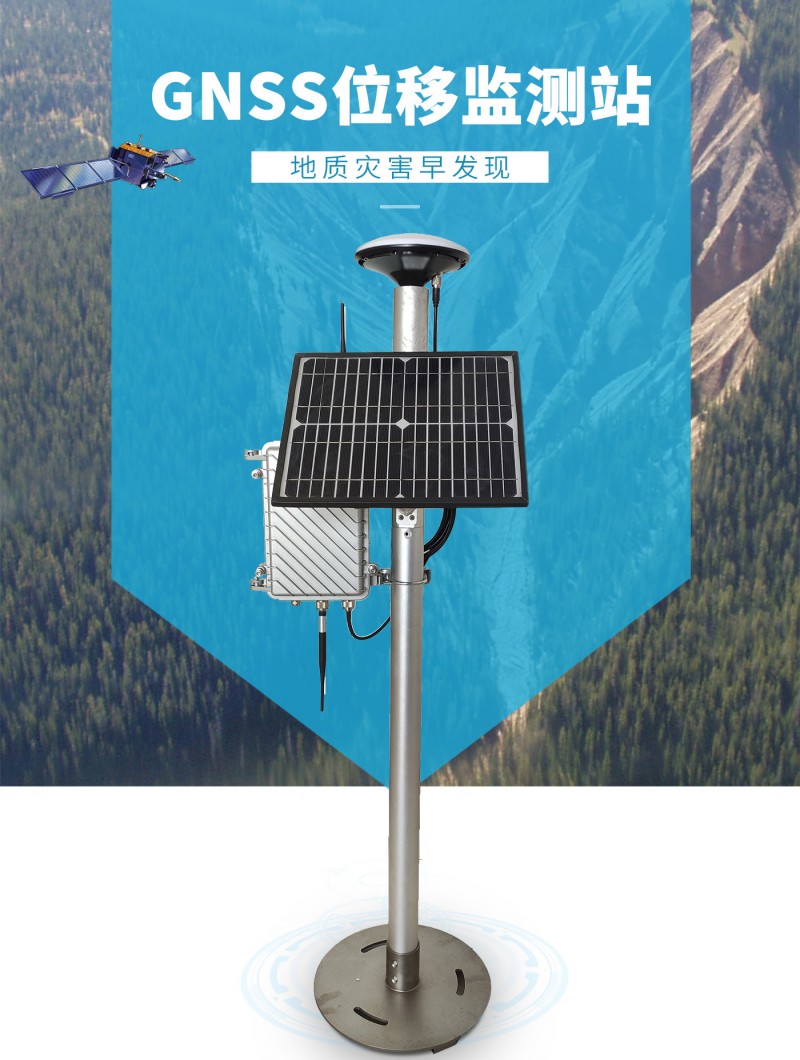

清易電子GNSS位移監測站采用RTK技術產品概述

GNSS位移監測站由內置GNSS接收機、傳輸模塊、物聯網卡、天線、鋰電池、太陽能充電控制器和解析軟件組成，安裝方便快捷。接收機采用高精度多模多頻板卡，根據不同的需求配置不同的北斗/GNSS板卡，數據通信方式采用無線電或網絡方式，可以作為基準站或移動站使用。

清易電子GNSS位移監測站采用RTK技術工作原理

GNSS的基本原理是測量出已知位置的衛星到用戶接收機之間的距離，然后綜合多顆衛星的數據就可知道接收機的具體位置。要達到這一目的，衛星的位置可以根據星載時鐘所記錄的時間在衛星星歷中查出。而用戶到衛星的距離則通過記錄衛星信號傳播到用戶所經歷的時間，再將其乘以光速得到（由于大氣層電離層的干擾，這一距離并不是用戶與衛星之間的真實距離，而是偽距（PR）：當GPS衛星正常工作時，會不斷地用1和0二進制碼元組成的偽隨機碼（簡稱偽碼）發射導航電文）。

技術參數

設備參數

信號：   GPS: LlC/A, L2C

北斗:B1I, B2I

GLONASS: L1OF, L2OF

Galileo: E1-B/C, E5b

單點定位精度：<1.5m

RTK定位精度：水平∶±10 mm

垂直∶±10 mm

初始化可靠性：大于 99.9%

首次定位時間-電臺方案：冷啟動<30s 溫啟動<30s 熱啟動<30s

數據更新率：1Hz

數據格式：NMEA-0183

防塵防水：IP67級標準

功耗：小于2.5W

其他參數

信號傳輸：4G無線數據傳輸、470MHz無線組網、RDSS北斗短報文通訊

供　　電：太陽能+鋰電池組合供電

工作溫度：-40～85℃

工作濕度：0～95%RH（非凝露）

太陽能板: 10W

鋰 電 池：10.4Ah

上報間隔：1分鐘～24小時可設置，支持密報

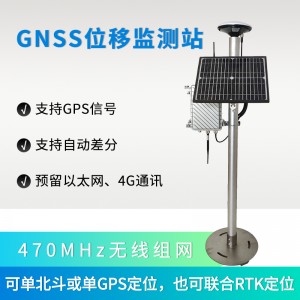

清易電子GNSS位移監測站采用RTK技術產品特色

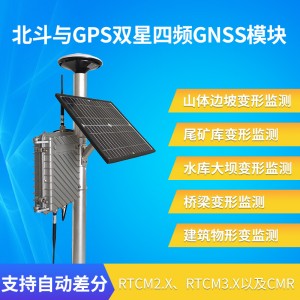

采用北斗與GPS雙星四頻GNSS模塊，可單北斗或單GPS定位，也可聯合RTK定位

高度靈活的分體式設計，適用于變形監測、網絡參考站、駕考系統、機械控制等系統集成。

470MHz無線電臺適用基準站和流動站作業，通訊協議支持透明傳輸、TT450S

預留以太網、4G通訊

支持GPS信號和L2C現代化改造后的GPS信號

支持自動差分，差分格式支持RTCM2.X、RTCM3.X以及CMR

可遠程設置、下載、查看數據等等。

微信查看及預警功能，實時掌握設備信息，及時獲取異常報警信息。
