現場篇---移動伸縮噴漆房

手機掃描查看

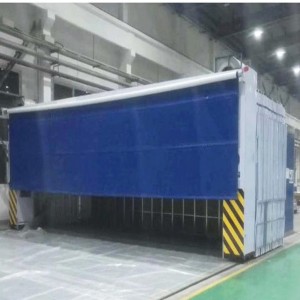

伸縮式噴漆房由伸縮式噴漆房和干式噴漆柜兩部分組成。其長寬高可以根據客戶要求設計和制作。伸縮式噴漆房通稱伸縮房。伸縮房的結構包括伸縮移動房體、伸縮軌道、照明系統、伸縮警示系統、電控系統組成。移動房體由驅動龍門架、從動伸縮架、伸縮連桿組成。

伸縮房 前部為伸縮龍門架結構，兩端的龍門架立柱下部為驅動小車，左右各一套，分別安裝了驅動裝置，帶動主動輪拖動龍門架在軌道上做伸展或收縮運動。龍門架的動力通過伸縮連桿傳遞給后面的從動伸縮架，帶動從動伸縮架的從動輪在軌道上跟隨龍門架做伸展或收縮運動。

伸縮移動前室是本公司為解決重型工件移動難及工作區的綜合利用而專門設計的。一般固定式前室遇到將重型工件移入移出的工序，對于需要用天車、臺車搬運的工件就無法實現運輸，而移動前室可克服此弊端。工件噴漆前通過電控柜控制移動前室收縮合攏，讓出噴漆場地。待工件用天車安放就位后可控制移動前室打開至“罩”住工件即可，而不用再移動工件，這樣可以不影響天車的工作。移動前室由幾組可保持平行移動的框架及連接框架的段接蓬布組成。框架之間的滑動連接機構框架在驅動裝置的帶動下沿地面的軌道前后移動時保持豎直平行，同時帶動蓬布展開合攏。移動前室收縮合攏時，將工件移入工作區，展開時可進行工件的噴漆。
