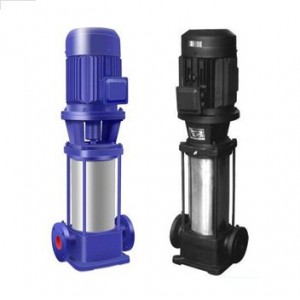

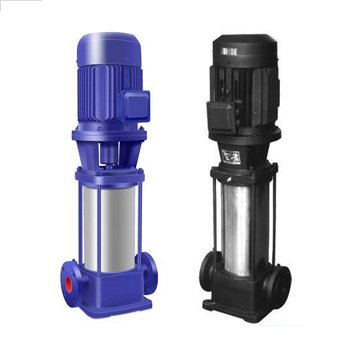

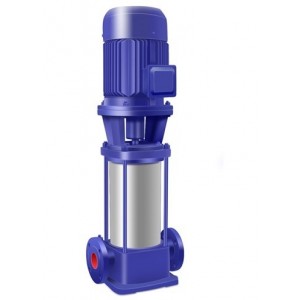

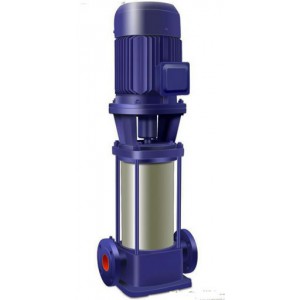

三利·GDL型多級管道離心泵產品簡介：

GDL型多級管道離心泵是流動介質（氣體和液體，也可以是懸浮顆粒與氣體或液體的混合物）從葉片轉軸根部（進口）進入，介質依靠高速轉動葉片獲得離心力，產生一個高壓，從泄壓口（出口）流出的介質輸送設備。GDL型多級管道離心泵是將具有同樣功能的兩個以上的泵集合在一起，流體通道結構上，表現在一級的介質泄壓口與第二級的進口相通，第二級的介質泄壓口與第三級的進口相通，如此串聯的機構形成了多級離心泵。GDL型多級管道離心泵的意義在于提高設定壓力。

GDL型多級管道離心泵采用管道式結構安裝方便，占地面積小，外形美觀大方，節能，應用范圍廣。水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的泵型。

管道離心泵——》選擇上海三利給水設備有限公司！

三利·GDL型多級管道離心泵安裝注意事項：

a )安裝時管路重量不應承受在泵上，否則易損環水泵；

b )泵瑟電機是整體結構，出廠時已由廠家校正，所以安裝時無需調整，因此安裝時十分方便；

c )安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物，（如石塊、鐵砂等）以免水泵運行時損還過流部件；

d )安裝進必須擰緊地腳螺栓，且每間隔一事實上時段應對泵過行檢查防止其松動，以免水泵起動時發生劇烈振動而影響的性能；

e )為了維修方便和使用安全，在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表，對于高揚程，為了防止水錘，還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力事故，從而水泵在工況下運行，增長水泵的使用壽命；

f )泵用于有吸程場合，應裝有底閥，并且進口管路不應有過多彎道，同時不得有漏水、漏氣現象，以免影響水泵的吸入性能；

g )為不使雜質進入泵內而堵塞流道影響性能，應在泵進口前面安裝過濾器。

h )安裝管路前轉動水泵的轉子部件，應無磨擦聲或卡死現象，否則應將泵拆開檢查原因。

三利·GDL型多級管道離心泵主要用途：

1．適用于高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離輸水、空調、制冷沖洗、浴室等冷；暖水循環加壓。使用溫度80℃以下。

2．適用于采暖、鍋爐等行業的高溫熱水增壓循環。使用溫度150℃以下。

3．適用于輸送食品、制藥、造酒、化工等行業的工藝流程中腐蝕性介質，使用溫度80℃以下。

4．適用于輸送無腐蝕性液體，有煤礦井下固定設備I類及工廠IIA、II B級，溫度組別為 T1、T2、T3、T4組存在混合物的其它工業場所。使用溫度80℃以下。

5．適用于輸送化工、制藥、石油、食品等工業腐蝕性液體，有煤礦井下固定設備I類及工廠IIA、IIB級，溫度組別為T1、T2、T3、T4組存在性混合物的其它工業場所。使用溫度150℃以下。

三利·GDL型多級管道離心泵工作原理：

當電機帶動軸上的葉輪高速旋轉時，充滿在葉輪內的液體在離心力的作用下，從葉輪中心沿著葉片間的流道甩向葉輪的四周，由于液體受到葉片的作用，使壓力和速度同時增加，經過導殼的流道而被引向次一級的葉輪，這樣，逐次地流過所有的葉輪和導殼，進一步使液體的壓力能量增加。將每個葉輪逐級疊加之后，就獲得一定揚程。

GDL型多級管道離心泵節能、占地面積小、安裝方便、性能穩定、外套用1Cr18Ni9Ti不銹鋼,軸封用耐磨機械密封，無泄漏、使用長。以水力平衡解決軸向力，因而泵運轉平穩、低噪音，安裝條件優于DL型泵，可以簡便安裝于任一段水平管路中間。性能范圍廣，進出口直徑25-100毫米，流量每小時2～72噸，揚程25～150米，共9個系列70多個規格，能滿足高層建筑、深井礦等的給排水及消防設施需要，是各大行業冷熱水或一般介質、理化性質類似于水等液體輸送的泵型。
