隨著環保意識的提高，光伏發電逐漸被廣泛應用。在光伏發電系統中，光伏并網柜是承接太陽能電池板發電的重要設備。那么，什么是光伏并網柜？它的工作原理是什么？下面我們來詳細了解一下。

  1、采用高性能元器件，智能化設計。具有性能價格比高、外觀漂亮、安裝使用方便等眾多優點。可以檢測電流、電壓，通過智能儀表顯示電壓電流等，通過RS485通訊接口與監控系統通信，實現直流配電柜智能化管理。

  2、絕緣監測裝置可檢測各支路和總輸出的絕緣性能、所有開關狀態、防雷器狀態等特點（選配）。

  3、屏柜采用敷鋁鋅鋼板，結構合理、外形美觀，常規外形尺寸（寬×深 ×高）800×800×2260mm,可根據用戶實際特殊要求定制；

  4、 直流斷路器采用國際或國內專用光伏直流斷路器，如ABB或者人民電器等知名品牌產品；

  5、浪涌保護器采用國際或國內知名產品，正負極都具備防雷功能，防雷電壓達DC1000V，具備防雷器故障檢測功能，大大提高設備可靠性；

  6、柜內結構、銅排布置按直流DC1000V額定電壓等級進行專業化設計，絕緣性能達到國家較高標準。

  7、二次電線電纜均按光伏DC1000V額定電壓等級選型布線，保證整體絕緣性能；

  8、輸入輸出的容量與數量按用戶要求設計。

  9、可根據用戶要求設計自動化測量監控功能，如各路直流電流、電壓的測量與顯示；并通過通訊網絡將數據上傳到監控系統進行遠程監控；

  10、多種輔助供電方案，DC24V,AC220V、DC800V輔助供電方式可選擇；

  11、屏柜安裝簡單、拼柜方便，進出線方式、接地方式按電力標準設計，滿足各種規模的光伏電站。

  一、什么是光伏并網柜？

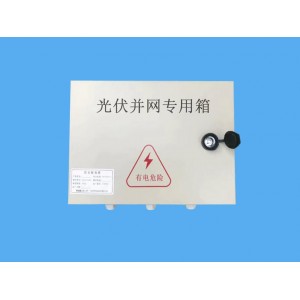

  光伏并網柜是一種專用于太陽能發電系統的電氣裝置。它可以起到保護和控制作用，是將光伏電池板發出的直流電轉化為可供電網使用的交流電的關鍵設備之一。光伏并網柜的作用是將電能輸出到電網，實現太陽能電池板發電系統并網發電。

  二、光伏并網柜的工作原理

  光伏并網柜主要是通過多級電流保護觸發電路和電源控制中心（PLC）控制的電氣系統來實現太陽能發電的轉換。器工作原理包括以下幾個步驟：

  1.太陽能電池板發電：光伏電池板通過吸收陽光中的能量來發電，形成直流電能。

2.通過匯流箱將電能匯集：匯流箱內的直流斷路器可以在短路或過載情況下進行保護，匯流箱通過直流組串接線端子建立了一個并聯電路，從而實現太陽能電池板的電氣連接。

  3.通過光伏并網柜將直流電轉換成交流電：光伏并網柜是將直流能源轉換成可用的交流電能的關鍵設備。

  4.輸送到變壓器：交流電能接著輸送到變壓器，變壓器將電能升壓為城市電力網絡所需要的電壓。

5.輸出到電網：最后，交流電能經過光伏并網柜提高的電壓輸出到電網中。

  綜上所述，光伏并網柜通過電氣系統的控制將太陽能電池板發出的直流電轉換為可用的交流電，實現了光伏發電系統的并網發電。這種獨特的工作原理使得光伏并網柜成為了太陽能發電系統中必不可少的設備，對于可持續發展和環境保護有著重要的作用。
