袋式除塵器很久以前就已廣泛應用于各個工業部門中，用以捕集非粘結非纖維性的工業粉塵和揮發物，捕獲粉塵微粒可達0.1微米。但是，當用它處理含有水蒸汽的氣體時，應避免出現結露問題。袋式除塵器具有很高的凈化效率，就是捕集細微的粉塵效率也可達99%以上，而且其效率比高。
工作原理：
⑴ 重力沉降作用——含塵氣體進入布袋除塵器時，顆粒大、比重大的粉塵，在重力作用下沉降下來，這和沉降室的作用完全相同。
⑵ 篩濾作用——當粉塵的顆粒直徑較濾料的纖維間的空隙或濾料上粉塵間的間隙大時，粉塵在氣流通過時即被阻留下來，此即稱為篩濾作用。當濾料上積存粉塵增多時，這種作用就比較顯著起來。
⑶ 慣性力作用——氣流通過濾料時，可繞纖維而過，而較大的粉塵顆粒zai慣性力的作用下，仍按原方向運動，遂與濾料相撞而被捕獲。
⑷ 熱運動作用——質輕體小的粉塵(1微米以下)，隨氣流運動，非常接近于氣流流線，能繞過纖維。但它們在受到作熱運動(即布朗運動)的氣體分子的碰撞之后，便改變原來的運動方向，這就增加了粉塵與纖維的接觸機會，使粉塵能夠被捕獲。當濾料纖維直徑越細，空隙率越小、其捕獲率就越高，所以越有利于除塵。
要了解布袋除塵器的工作原理我們首先；來了解一下什么是布袋除塵器。布袋除塵器是除塵器中中的一種，它主要應用在一些大型的產房里，特別是那些粉塵很多的工廠。它能有效的分離粉塵。在我們的日常生活中我們很少看見，但是對于環境空氣的質量它卻有直觀重要的作用，而一般布袋除塵器的濾料就是合成纖維、天然纖維或玻璃纖維織成的布或氈。除塵質量的關鍵就在于這當中的濾料。而布袋除塵器的工作原理其實很簡單，下面就為大家來說明一下。
布袋除塵器工作原理：含塵氣體由灰斗上部進風口進入后，在擋風板的作用下，氣流風板向上流動，流速降低，部分大顆粒粉塵由于慣性力的作用被分離出來落入灰斗。含塵氣體進入中箱體經；濾袋的過濾，粉塵被阻留在濾袋的外表面，凈化后的氣體經濾袋口進入上箱體，由出風口排除。隨著濾袋表面粉塵不斷增加，除塵器進出口壓差也隨之上升。當除塵器阻力達到設定值時，控制系統發出清灰指令，清灰系統開始工作。首先電磁閥接到信號后立即開啟，使小膜片上部氣室的壓縮空氣被排除，由于小膜片兩端受力的改變，是被小膜片關閉的排氣通道開啟，大膜片上部氣室的壓縮空氣由此通道排除，打磨片兩端受力改變，使大膜片動作講關閉輸出口打開，氣包內壓縮空氣經輸出管和噴吹管入袋口，實現清灰。當控制信號停止后，電磁閥關閉，小膜片、大膜片相繼復位，噴吹停止。
在這個過濾的過程中，布袋除塵器工作原理由三個方面組成，一個是過濾原理，另一個是清灰原理和最后粉塵的清麗，他們分別是：
過濾原理：含塵氣體由進風口進入，經過灰斗時，氣體中部分大顆粒粉塵受慣性力和重力作用被分離出來，直接落入灰斗底部。含塵氣體通過灰斗后進入中箱體的濾袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面，凈化后的氣體經濾袋口進入上箱體后，再由出風口排出。
清灰原理：隨著過濾時間的延長，濾袋上的粉塵層不斷積厚，除塵設備的阻力不斷上升，當設備阻力上升到設定值時，清灰裝置開始進行清灰。首先，一個分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以極短促的時間在上箱體內迅速膨脹，涌入濾袋，使濾袋膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從第一室清灰開始至下一次清灰開始為一個清灰周期。
粉塵收集：經過過濾和清灰工作被截留下來的粉塵落入灰斗，再由灰斗口的卸灰裝置集中排出。
布袋除塵器運行中控制煙氣通過濾料的速度(稱為過濾速度)頗為重要。一般取過濾速度為0．5—2m/min，對于大于0．1μm的微粒效率可達99%以上，設備阻力損失約為980—I470Pa 。
布袋除塵器的內部組成結構
我們平時看到的只是它的外部結構，包括底部鋼結構、灰斗、上箱體、箱體、進出風口、清灰裝置、檢測裝置、電氣控制、爬梯護欄、照明設施等等；布袋除塵器外部形狀有圓柱體、正方體、長方體等等。那么布袋除塵器的內部結構如何，由哪些部件組成的呢？這是我們平時看不到的部分，布袋除塵器內部結構主要由花板、噴吹管、除塵布袋、除塵骨架組成，金珠
環保在這里將布袋除塵器內部結構向大家圖文展示一下。

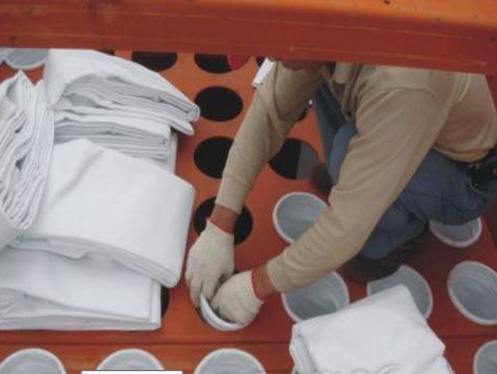

一、布袋除塵器花板：花板在布袋除塵器中起固定濾袋、與濾袋形成密封、隔開袋室和箱體的作用。在除塵器的維護中，常常忽視花板對除塵器收塵效果的影響。布袋除塵器上部的花板孔可以根據除塵器的不同設計來確定花板孔的大小及尺寸，同一塊花板上的孔的尺寸要統一，以免會出現因除塵布袋漲圈卡不嚴密或漲圈彈不開，而漏灰的現象，除塵器花板尺寸取決于脈沖閥的噴吹能力。花板除承受濾袋和袋籠的重量外，還要承受除塵器內的氣體壓力，所以要有足夠的剛度。一般布袋除塵器的花板的鋼板厚度一般為4~6mm，主要取決于過濾室內懸掛除塵布袋的數量，為增加花板的剛度，花板上應增設加強筋。花板孔的加工應采用沖孔或采用等離子切割，不允許采用氣割，制作完成后花板外觀應平整、光潔，不應有翹曲或凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000。
二、布袋除塵器噴吹管：脈沖布袋除塵器清灰用的噴吹管均采用無縫管，借助校直機進行直線度校正。噴吹短管（又稱噴嘴）與噴吹管的焊接采用了工裝摸具，二氧化碳保護焊接，減少變形，保證噴吹短管間的形位公差。噴吹管下側正對濾袋中心設有噴吹口，每根噴吹管上均設有一個脈沖閥并與壓縮空氣分配器相通。噴吹管借助支架固定在上箱體中，并設備了定位銷，方便每次拆裝后的準確復位。同時采用文氏管或類似結構的零件對壓縮空氣進行導流，有助于壓縮空氣氣流方向的穩定，但文氏管或類似零件的結構會導致設備阻力的增加，我們采用的噴嘴有同樣的導流效果但沒有增加設備阻力之憂。
三、除塵布袋：除塵器布袋是袋式除塵器的心臟，主要起到過濾灰塵的作用，當含灰塵的氣體經過除塵器布袋的時候，灰塵被布袋阻隔，凈化的空氣被引風機吸走。積附在布袋表面的灰塵不斷增加，使除塵器的資歷增大，這時脈沖控制儀得到信號，對布袋進行噴吹，使灰塵脫落在灰斗，由卸料器排出除塵器。除塵效果的好壞完全取決于除塵布袋。
四、除塵骨架：除塵器骨架（除塵器袋籠、除塵龍骨、除塵框架）是袋式除塵器（布袋除塵器）的主要配件，俗稱布袋的肋骨，它的質量直接影響除塵布袋的過濾狀態和使用壽命以及袋式除塵器的除塵效果。
A.籠式除塵骨架要求支撐環和縱筋分布均勻,并應有足夠的強度和剛度,能承受濾袋在過濾及清灰狀態中的氣體壓力,能防止在正常運輸和安裝過程中發生的碰撞和沖擊所造成的損壞和變形.
B.濾袋骨架所有的焊點均應焊接牢固,不允許有脫焊.虛焊和漏焊.
C.濾袋骨架與濾袋接觸的表面應平滑光潔,不允許有焊疤.凹凸不平和毛刺.
D.拉簧式骨架要有足夠的圈數和彈性,拉開后間距要均勻.
E.濾袋骨架表面必須經過防腐蝕處理,根據不同需要進行電鍍.噴塑或涂漆,如用于高溫,其防腐蝕外理應清滿足使用溫度的要求.
F.除塵袋籠的垂直度6M正負1mm。
G.除塵袋籠有整體、分節兩節或三節。
H.除塵袋籠長度3米以上佩帶鋼制一次成型文式管。
J.除塵袋籠有鍍鋅、噴塑、有機硅處理。
金珠環保制作重型礦山機械常用破碎機械除塵器，有顎式破碎機除塵器、反擊式破碎機除塵器、立式?jīng)_擊式破碎機除塵器、液壓圓錐破碎機除塵器、環錘式破碎機除塵器、錘式破碎機除塵器、輥式破碎機除塵器、復合式破碎機除塵器、圓錐式破碎機除塵器、雙級破碎機除塵器、旋回式破碎機除塵器、移動式破碎機除塵器等。
適用于機械、冶金、礦山、橡膠、面粉、化工、制藥、炭素、建材等單位。
泊頭市金珠環保設備有限公司專業生產脈沖布袋除塵器、旋風除塵器、濕式脫硫除塵器、靜電除塵器以及除塵器布袋、除塵器骨架、脈沖電磁閥，脈沖控制儀、氣缸、布袋吊掛、文氏管、螺旋輸送機、卸料器等各種除塵器配件。也可根據客戶要求進行非標設計改造。更多產品信息請登錄http://www.btjzhb.com/ 聯系電話 18713719567
